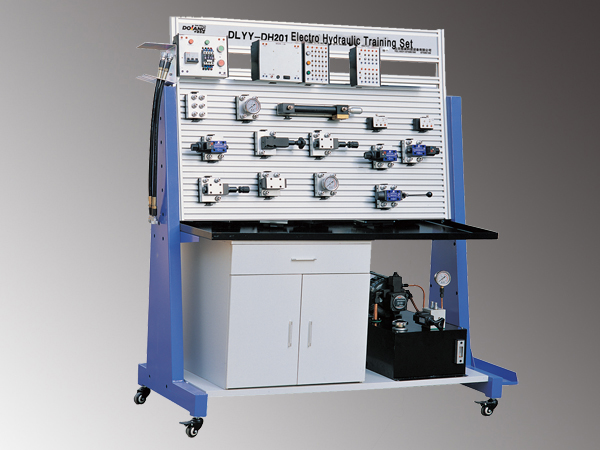

Modelo: DLYY-DH201
Parámetro técnico del equipo de capacitación hidráulica electrónica
Unidad hidráulica
Energía: 1.1KW
Velocidad rotativa: 1420r/Minuto
Voltaje: 380V, 50Hz/60Hz
Flujo de sistema: 4.5L/minuto
Presión operativa: ≤ 6Mpa
Banco de trabajo
Tamaño de banco de trabajo: 1360 X 650 X 1650mm
Tamaño de panel de aluminio: 1200 (L) X 600 (W)
Opcional
Recursos de enseñanza
Software de simulación hidráulica
Marco líder
Giro hidráulico DLYY-FLS1, objeto de capacitación de estiramiento
Contenidos de capacitación del equipo de capacitación hidráulica electrónica
1. Control eléctrico básico
a) Control de luces encendidas
b) Control de luces apagadas
c) Control lógico
d) Control lógico
e) Control de combinación lógica
f) Control de autobloqueo de relevo
g) Uso del sensor de proximidad
2. Circuito de control hidráulico
a) Circuito de reversa de válvula de lanzadera manual
b) Circuito de reversa de válvula solenoide
c) Circuito de bloqueo
3. Circuito de control de presión
a) Circuito de regulación de presión de grado simple
b) Regulación de presión de nivel secundario
c) Circuito de reducción de presión simple
d) Circuito de presión de nivel 2
e) Circuito de descarga utilizando válvulas de lanzadera manual tipo “M” “H”
f) Circuito de descarga con uso de válvula de alivio de piloto
g) Circuito de balance con uso de válvula de secuencia
h) Mantenimiento de presión de válvula unidireccional con control de líquido
i) Circuito de presión trasero unidireccional que utiliza válvula de alivio
4. Circuito de velocidad de flujo con uso de válvula de aceleración
5. Circuito de regulador de presión con uso de válvula de regulación de velocidad
a) Regulación de velocidad de aceleración de ingreso de aceite
b) Regulación de velocidad de aceleración de salida de aceite
c) Regulación de velocidad de aceleración de dirección lateral de aceite
d) Circuito sincrónico de velocidad de válvula de regulación de velocidad
e) Circuito paralelo de la válvula de regulación de velocidad
f) Circuito de series de la válvula de regulación de velocidad
6. Circuito de movimiento rápido de conexión de cilindro hidráulico
7. Circuito de acción de secuencia de uso de válvula de secuencia
8. Circuito de acción de secuencia de uso de control de interruptor de trazo
9. Circuito de acción de secuencia de uso de control de relevo de presión
10. Circuito de atresia unidireccional de uso de válvula unidireccional de control hidráulico
11. Circuito de atresia bidireccional de uso de válvula unidireccional de control hidráulico
12. Circuito de bloqueo de uso de válvula de lanzadera manual tipo O
13. Circuito básico hidráulico de control de relevo
14. Diseño de otros circuitos por sí mismos
