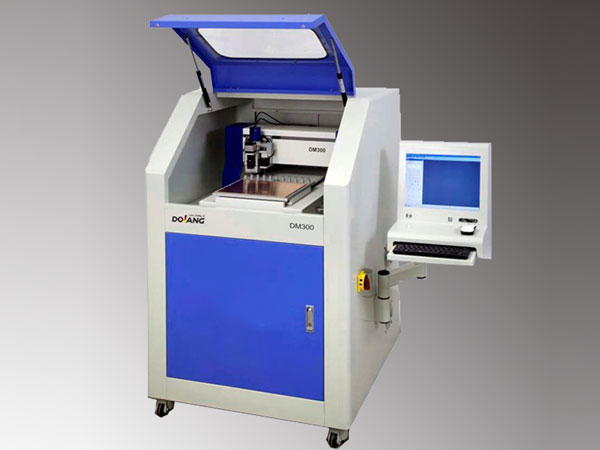

Modelo: DLPCB-DM300
La máquina de grabado DLPCB-DM300 se aplica a la producción rápida de placas de circuito en pequeñas cantidades en el laboratorio.
Funciones
1. Capacidad de procesamiento de perforación, fresado, así como también de producción de orificios y ranuras ciegos
2. Produce placas de circuito digital, análogo, digital-análogo, RF y microonda
3. Produce paneles y placas de identificación de vidrio orgánico o aluminio
4. Graba material poliimida flexible
5. Cava ranuras ciegas en circuito microonda
6. Controla la profundidad del grabado con precisión
7. Repara y corta la placa de circuito en los que los componentes fueron montados
| Ancho/espacio de confucción mínimo | 0.1mm(4mil) |
| Diámetro de orificio mínimo | 0.2mm (8mil) |
| Formato de procesamiento | 305mm×230mm |
| Velocidad de eje | 60000rpm |
| Precisión de posicionamiento repetido | ≤±5μm |
| Precisión de posicionamiento de sistema | ≤±20μm |
| Velocidad de perforación | 100 veces/min |
| Velocidad de movimiento sin carga | 150mm/s |
| Velocidad máxima de fresado de contorno | 6mm/s |
| Suministro de energía | 220V AC/50Hz |
Características
1. Eje de alta velocidad alemán, 60000rpm
2. Función de límite de profundidad coaxial
3. 20 ubicaciones de corte, cambio de herramientas automático controlado de manera electrónica
4. Tecnología de ajuste de profundidad de grabado automático protegido por patente y desarrollado de manera independiente
5. Conductor de motor de paso a paso lineal con mezcla de tres ejes de precisión importado
6. Nuestra grabadora de PCB posee una capota vertical, sistema de colección de polvo industrial, cámara de alta resolución, fuente de luz de reflexión difusa, computadora de control y monitor.
