Modelo: DLWD-5A II
Resumen para sistema de capacitación de evaluación de electricistas
El sistema de capacitación para evaluación de electricistas puede completar los proyectos de capacitación que involucran la distribución de energía con equipos eléctricos de alto y bajo voltaje, lectura de medidor y monitoreo, protección de relevo y relevo de energía, operación de interruptor, líneas eléctricas de bajo voltaje atípicas y otros contenidos. Puede utilizarse como distribución y suministro de energía en equipos de capacitación profesional y equipos de distribución de energía en plataformas de evaluación de capacitación de técnicas en escuelas vocacionales y escuelas técnicas.

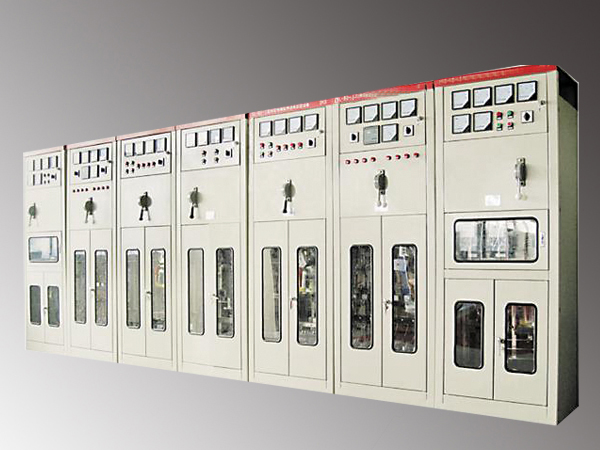

Los sistemas de capacitación de electricistas para distribución y suministro de energía DLWD-5A Ⅱ incluyen el gabinete de distribución de voltaje alto y bajo y un panel de control análogo compuesto de un circuito de evaluación de distribución. El alto voltaje 10KV utiliza un nivel de voltaje 0.4KV para simular las operaciones, varios electricistas utilizan los gabinetes de distribución de energía de alto voltaje GG1A-12 original, haciéndolo más cercano al campo industrial.
Parámetros técnicos del sistema de capacitación de evaluación de electricistas
Voltaje de aislamiento nominal: DC 660V
Voltaje operativo nominal: AC 380V
Voltaje operativo nominal de circuito auxiliar: AC 380V 220V
Corriente nominal de barra: 100A
Corriente nominal de barra ramificada: 10-16A
Dimensiones totales: 5600×800×2200mm
Contenido de capacitación
Capacitación 1 Simulación de encendido y apagado del sistema de distribución de energía
Capacitación 2 Capacitación del inductor mutuo
Capacitación 3 Regulación de voltaje de carga del transformador
Capacitación 4 Operación de interruptor del transformador
Capacitación 5 Operación de interruptor de barra
Capacitación 6 Capacitación de motores
Capacitación 7 Protección de exceso de corriente sin límite de tiempo
Capacitación 8 Protección de exceso de corriente con tiempo fijo
Capacitación 9 Capacitación de configuración básica MCGS
Capacitación 10 Capacitación triangular y estrella del motor
Capacitación 11 Aplicación del software PLC
Capacitación 12 Capacitación de protección de corriente de secuencia cero
Capacitación 13 Protección de parámetro no eléctrico
Capacitación 14 Capacitación de energía de espera de línea entrante
Capacitación 15 Capacitación de protección de bajo voltaje
Capacitación 16 Capacitación de protección de voltaje de secuencia cero
Capacitación 17 Capacitación de protección de voltaje de secuencia negativa
Capacitación 18 Capacitación de alarma de línea de quiebre CT
Capacitación 19 Capacitación de operación de freno de división de disyuntor de alto voltaje
Capacitación 20 Capacitación del control de frecuencia del motor asincrónico trifásico de velocidad del motor
Capacitación 21 Capacitación de PLC y HMI
