Modelo: DLXNY-FN01
Resumen

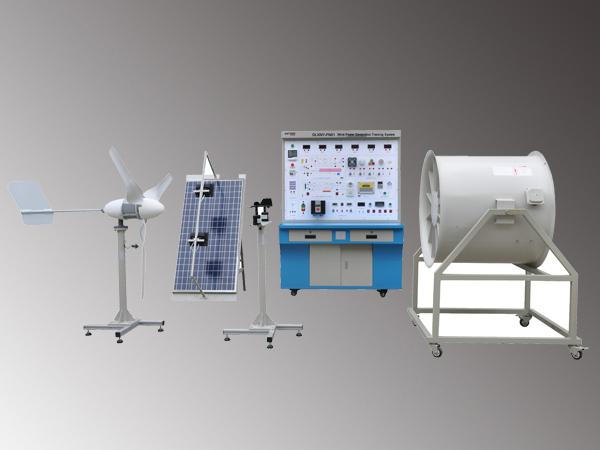

El sistema de capacitación de generación de energía eólica consiste de lo siguiente: turbina de viento, aero-paleta, soplador de velocidad ajustable, controlador de carga, baterías, inversores fuera de red, carga AC y carga DC, cabezal medidor de voltaje DC, cabezal de medición multifunción AC, y módulo de visualización y monitoreo de información auxiliar.
Experimentos de amplia aplicación: el sistema experimental ofrece una variedad de aplicaciones de carga, como iluminación, iluminación callejera, ventilador DC, ventilador AC, y un cargador para teléfonos inteligentes.
Interface de adquisición de información de PC única: temperatura y humedad ambiental, velocidad del viento, dirección del viento, generador de velocidad, corriente de salida del generador, voltaje, energía y otra información aparece en tiempo real en la PC, así como también como el estado operativo del sistema en monitoreo de tiempo real.
Parámetros técnicos del sistema de capacitación de generación de energía eólica
Energía del generador de conducción eólica: 400W Diámetro del impulsor: 1.65m Velocidad de viento para arranque: 2.3m/segundo
Velocidad del viento de corte: 3m/segundo Velocidad nominal: 12m/segundo
Anemómetro
Velocidad del viento: 0~60M/S Dirección del viento: 0~360° Precisión: 0.3M/S3°
Energía operativa: AC 220V, 50Hz/60Hz, DC12V opcional
Otros: Alarma de exceso de velocidad, alarma de velocidad insuficiente, velocidad de viento con visualización LDC, puerto de comunicación con PC
Sensor de temperatura de aire y de humedad
Resolución de temperatura: 0.1℃ (16 bit) Variedad de temperatura: -40℃ ~ +80℃
Resolución de humedad: 0.1%RH (16 bit) Precisión de la humedad: 3%RH (25℃), 5%RH (0~50℃)
Soplador con flujo de masa de aire con velocidad ajustable: 4670/h Presión de aire: 1275Pa-2138Pa Energía de soplador: 5.5KW
Instrucción de experimento del sistema de capacitación de generación de energía eólica
Experimento 1 Experimento complementario solar y de viento
Experimento 2 Experimento de energía eólica
Experimento 3 Experimento de generación de energía fotovoltaica (PV)
Experimento 4 Experimento de controlador de viento / PV híbrido
Experimento 5 Experimento de funcionamiento de inversor sin red con carga
