Modelo: DLXNY-GF05
I. Descripción del producto

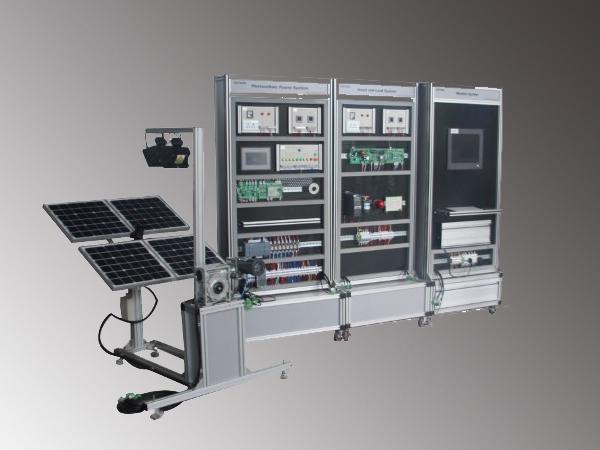

El sistema de capacitación complementario fotovoltaico DLXNY-GF05 está compuesto del dispositivo de suministro de energía fotovoltaica, sistema de suministro de energía fotovoltaica, unidad de energía solar, sistema de suministro de energía solar, sistema de inversor y carga y sistema de monitoreo. Presenta una construcción modular y cada dispositivo y sistema tiene funciones independientes, permitiéndole ser usado sistema de capacitación de generación de energía fotovoltaica o sistema de capacitación de generación de energía solar.
II. Características del sistema de capacitación de generador de energía solar
1. Este sistema utiliza una estructura tridimensional y tablero estándar. El experimento modular está completamente expuesto, y el modo de control cerrado hace que la operación sea más eficiente.
2. El sistema de capacitación complementario fotovoltaico eólico utiliza un sistema de control ARM y es un tipo de control de alto rendimiento. Puede manejar el control inteligente de la carga y descarga de la batería y el freno del ventilador.
3. El módulo de inversión fuera de red arranca el extremo frontal de un control de conducción MCU de 8-bit, y la salida frontal y trasera del MOS FET importada para ofrecer un rendimiento más estable. Podemos proveer energía AC de onda pura 220V para el proceso de enseñanza estable.
4. El sistema de capacitación complementaria fotovoltaica eólica permite a los estudiantes mover fácil y libremente el dispositivo por sí mismos y no produce contaminación sonora.
III. Parámetros del sistema de capacitación de generador de energía solar
Dimensiones: Unidad de energía fotovoltaica 1610×1010×1550mm
Gabinete de capacitación 3200×650×2000mm
Contenido de capacitación
1) Planificación del sistema de energía solar y eólica sin conexión a red
2) Selección, instalación y conexión del componente de célula fotovoltaica de acuerdo con los requerimientos de energía
3) Selección y cálculo de capacidad de batería compatible
4) Parámetros de carga y descarga de batería y ajuste de parámetros de protección
5) Ajuste de parámetros de inversor
6) Operación y configuración del sistema de monitoreo
7) Depuración del sistema de energía fotovoltaica
8) Análisis, depuración y monitoreo de calidad de energía
