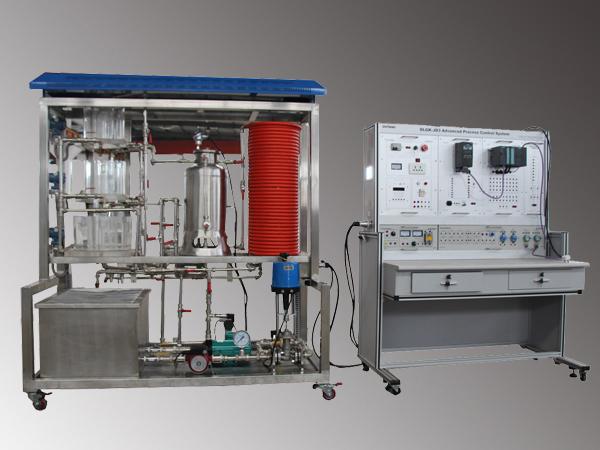

Sistema avanzado de control de proceso para entrenamiento

Modelo: DLGK-JD3

El sistema avanzado de control de proceso para entrenamiento se emplea como componente para las prácticas de ingeniería en laboratorios basados en tecnología clave, equipos de automatización y sistemas de información. Este equipo hace énfasis en la ingeniería y funcionalidad. Por otro lado, este sistema también se utiliza en las prácticas de laboratorio y constituye una plataforma para que los estudiantes lleven a cabo su formación como ingenieros, investigaciones y diversas prácticas de formación académica.

Usos
1. El sistema avanzado de control de proceso para entrenamiento ha sido diseñado específicamente para mejorar la capacidad operacional y la competitividad de los estudiantes.
2. Ayuda a los estudiantes a conceptualizar ideas a través de la realización de experimentos básicos automatizados bajo el control del sistema.
3. Nuestro equipo experimental es un método práctico y avanzado para la enseñanza y la investigación científica que incorpora las características de la tecnología moderna y de los equipos de automatización e información de las empresas.
4. Los cuatro sensores principales usados para la medición de parámetros de temperatura, flujo, presión y nivel se pueden diseñar de forma conveniente para experimentos relacionados.
5. Puesto que la automatización del proceso de control se efectúa a través del software de control, nuestro sistema avanzado de control de proceso para entrenamiento sirve para construir el sistema experimental de control de procesos en red y proporcionar una plataforma para la investigación científica.

Parámetros técnicos
Alimentación de energía Trifásico de 4 alambres 380V±5% 50/60Hz
Dimensiones totales 800×600×2100
Potencia instalada <5KVA
Control de señal Voltaje: 1V-5V

Características
1. El equipo está hecho de acero inoxidable. Además de tener una apariencia estética, su perfecto sistema de ingeniería lo convierte en un producto de amplio uso en los laboratorios.
2. Es compatible con la adquisición sincrónica múltiple de datos del flujo de líquidos, la temperatura y la presión.
3. Se pueden usar de forma simultánea dos sistemas de control.
4. Además de su resistencia a la oxidación y a la filtración, este dispositivo experimental de ingeniería se caracteriza por tener un funcionamiento estable y con poca producción de ruido.
5. Como válvula para el agua utiliza la electroválvula de cobre.
6. Para evitar accidentes causados por la fuga de líquido, el objeto controlado se separa de forma automática del sistema.
7. El sistema está diseñado con cuatro tanques de agua.

Configuraciones
No. Nombre Cantidad Observación
1 Sistema de control de proceso 1 set Incluye el bus de instrumentación
2 Sistema de control DLGK-JD2 1 set Incluye el CPU, I/O modular, visualizador de voltaje y corriente, conector

Elementos del sistema avanzado de control de proceso para entrenamiento
1. Sensor de calibración PA (sin cambio y rango de ajuste)
2. Dispositivo de selección del lazo y conexión del lazo de control
3. Dispositivo de ensayo de las propiedades del sistema con un tanque de agua autoequilibrable
4. Dispositivo de ensayo de las propiedades del sistema con dos tanques de agua autoequilibrables
5. Intensificación de control de la temperatura del agua del revestimiento de la caldera
6. Controlador PID en el nivel para el sistema con un solo tanque de agua
7. Controlador PID en el nivel para el sistema con dos tanques de agua
8. Set de punto de control fijo de temperatura del agua del revestimiento de la caldera (agua en movimiento)
9. Set de punto de control fijo de temperatura del agua del revestimiento de la caldera (agua en movimiento)
10. Set de punto de control fijo del medidor de flujo electromagnético
11. Control en cascada en el nivel superior e inferior del tanque de agua
