Modelo: DLPLC-YLJC3

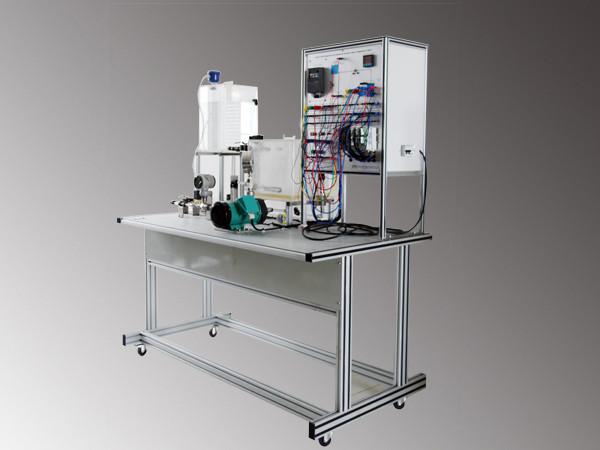

Resumen del banco de trabajo de capacitación de presión de temperatura
El sistema de capacitación de prueba de presión y temperatura DLPLC-YLJC2 incluye el banco de capacitación, las unidades de capacitación y los paneles de control.
El panel de control es el centro del Sistema de control y consiste principalmente del interruptor, el suministro de energía del interruptor, el módulo PLC, instrumentos inteligentes, transmisores de temperatura y módulos de regulación de presión. Su papel es recolectar una variedad de señales análogas y de interruptor para calcular, procesar y transportar los resultados calculados al equipo para controlar.
El sistema de control incluye sistemas de control PLC e instrumentos inteligentes de soporte.
Parámetros técnicos del banco de trabajo para capacitación de presión y temperatura
Energía de ingreso: Monofásico, tres cables AC 220V±10% 50Hz/60Hz Energía operativa: DC24V 3A
Temperatura ambiental: -10℃~ 40℃ Humedad ambiental: ≤ 90% (25℃)
Dimensiones totales: 1000×750×1560mm
Capacidad: ≤ 2.5KVA Lógica eléctrica: NPN o PNP
Ocupación PLC I / O puntos
Puntos de ingreso de interruptor: 8 maneras (DC24V) Puntos de salida de interruptor: 6 maneras (DC24V)
Puntos de entrada análoga: 3 maneras (tipo corriente / tipo voltaje)
Puntos de salida análoga: 1 manera (tipo corriente / tipo voltaje)
Componentes opcionales del banco de trabajo de capacitación de presión y temperatura
Mesa para computadora HMI
Contenido de capacitación
Capacitación 1 Conexión de circuito de sistema de capacitación de presión y temperatura
Capacitación 2 Programación del sistema de presión y temperatura
Capacitación 3 Contenido de capacitación integral del sistema
