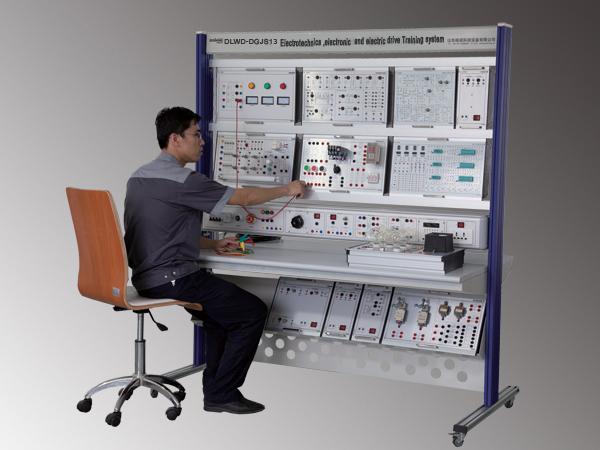

Modelo: DLWD-DGJS13
Resumen del sistema de capacitación de conducción eléctrica y electrónica
Este sistema está diseñado para la capacitación y el estudio de electrónicos digitales y análogos, principios de circuito y experimentos de estiramiento de motor. El sistema de capacitación consiste de dos partes, un banco de trabajo (incluyendo el panel de control de energía) y módulos experimentales.
Parámetro técnico del sistema de capacitación de conducción eléctrica y electrónica
Energía de ingreso: trifásico, cinco cables 380V±10% 50Hz/60Hz
Energía de salida: suministro de energía DC ajustable bidireccional AC 0~450V , AC 380V , AC 220V , DC 1.25 ~30V,
fuente de corriente constante ajustable DC 0 ~ 500mA, salida de terminal de seguridad AC 0~ 30V
Ambiente operativo: temperatura -10℃ ~ +40℃ , humedad relativa <4000m
Capacidad: < 1.5kVA
Energía del motor: < 180W
Distancia de control de energía inalámbrica: > 50m (funciones opcionales)
Dimensiones totales: 1670×800×1750mm
Componentes opcionales
Osciloscopio
Multímetro
Fuente de señal
Contenido de capacitación:
Experimentos electrotécnicos
1. Cálculo de error de medición y uso de instrumentación electrotécnica básica
2. Cómo reducir el error de medición del instrumento
3. Mapeo de características de voltaje de elementos del circuito lineal y no lineal
4. Medición de potencia, voltaje y estiramiento de circuito
5. Verificación de la ley de Kirchhoff
6. Verificación del teorema de superposición
7. Transferencia equivalente de fuente de voltaje y fuente de corriente
8. Verificación del teorema de Thevenin
9. Verificación del teorema de Norton
10. Prueba de red de puerto dual
11. Investigación de experimento de fuente controlada VCCS, VCVS, CCVS, CCCS
12. Observación y medición de señal eléctrica típica
13. Prueba de respuesta de circuito de primera orden RC
14. Prueba de respuesta de circuito dinámico de segunda orden
15. Prueba de característica de impedancia de componente R, L, C
16. Prueba característica de red selectiva de conexión paralela y series R C
17. Investigación de circuito resonante de conexión de series R, L, C
18. Medición de parámetros equivalentes a circuito AC con método de tres metros
19. Estudio de fasor de circuito AC estable sinusoidal (Experimentos de mejora de factor de energía fluorescente)
20. Experimento de circuito de inducción mutua
21. Prueba de características de transformador central monofásico
22. Medición de corriente y voltaje de circuito AC trifásico
23. Medición de energía de circuito trifásico
24. Calibración de medición de hora de voltaje monofásico
25. Aplicación y conversor de impedancia negativa
26. Aplicación y rotador
27. Experimento de tracción de energía:
28. Control de arranque directo de motor asincrónico trifásico
29. Circuito de control de avance gradual de contactor de motor asincrónico trifásico
30. Circuito de control de interbloqueo de contactor de motor asincrónico trifásico
31. Y- △ Circuito de control ausomático de arranque
32. Contactor de motor asincrónico trifásico con circuito de control reverse de interbloqueo de botón
33. Circuito de control de freno de consumo de energía del motor asincrónico trifásico
34. Sin circuito de rectificación de onda media del transformador del circuito de control de frenado de consumo de energía
35. Con circuito de rectificación de onda media del transformador del circuito de control de frenado de consumo de energía
36. Control de secuencia del motor asincrónico trifásico
37. Control múltiple del motor asincrónico trifásico
38. Simulación del circuito de control con movimiento hacia adelante y hacia atrás automático del banco de trabajo
39. Experimento electrónico:
40. Circuito de amplificación
41. Circuito de amplificación de retroalimentación negativa
42. Seguidor de emisor
43. Circuito de amplificación de emisor común
44. Circuito de amplificación de recolector común
45. Amplificador de base común
46. Amplificador de energía simétrica complementaria
47. Prueba de los parámetros básicos del amplificador operacional integrado
48. Circuitos de adición integrada
49. Circuitos de sustracción integrada
50. Circuitos integrales integrados
51. Circuito diferencial integrado
52. Circuito de suma de proporción
53. Filtro activo de primera orden de amplificador opcional integrado
54. Inverstifación de comparador de voltaje
55. Circuitos de generación de forma de onda
56. Filtro activo
57. Amplificador de energía integrada
58. Oscilador sinusoidal RC de circuito integrado
59. Circuito de regulador y filtrado de rectificador
60. Circuito regulador de series
61. Regulador integrado
62. Circuito de conversión de forma de onda
63. Características de interruptor de transistor, limitador y sujetador
64. Prueba de parámetros y funciones lógicas de las puertas lógicas integradas
65. Prueba de parámetros y funciones lógicas de la puerta lógica integrada CMOS
66. Circuito lógico combinatorio
67. Gatillo
68. Investigación y prueba de circuitos secuenciales
69. Utilización de circuitos de puerta para generar señal de pulso
70. Circuito de base de tiempo 555
