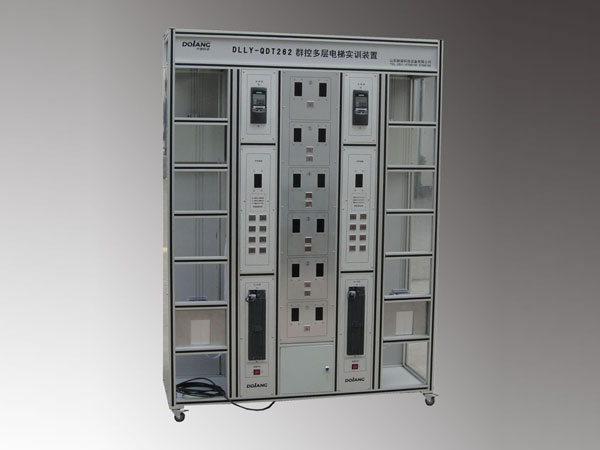

Equipo de entrenamiento de elevador de control de grupo de dos equipos DLLY-QDT262
Modelo: DLLY-QDT262
El entrenador de elevador de control de grupo de dos equipos DLLY-QDT262 está compuesto de dos grupos de elevadores de seis pisos. Cada elevador está controlado por un PLC y se consigue llamar al elevador desde fuera del carro en una manera unificada. Esto aproxima el control de elevador de edificio a la vida real. A través de este dispositivo de entrenamiento, los estudiantes pueden no sólo mejorar la capacidad de exclusión y detección de fallas, sino también aprender los principios de programación de múltiples PLCs en línea, por lo que sus habilidades de programación mejoran.
Parámetros técnicos del entrenador de elevador de control de grupo de dos equipos
1. Suministro de entrada de energía: sistema de cinco cables de tres fases, AC380V±10%, 50Hz
2. Energía nominal: ≤1KW
3. Temperatura de ambiente: -10°C ~ 40°C
4. Humedad relativa: ≤85%
5. Dimensiones: (LxAxA): 1420mmx500mmx1800mm
6. Controlador programable: S7-200
7. Conversor de frecuencia: MM420
8. Modo de control: cantidad de cambio / tecnología VVVF y control dual de cantidad digital
9. Número de pisos: 6x2
Proyectos experimentales del entrenador de elevador de control de grupo de dos equipos
1. Conocimiento de componentes eléctricos de elevador
2. Diseño de disco de elevador
3. Instalación de elevador
4. Diseño esquemático eléctrico
5. Cableado eléctrico
6. Selección de piso dentro del carro
7. Selección de piso fuera del carro
8. Experimentos de control de velocidad de aceleración y desaceleración del elevador
9. Experimento de control de nivelado del elevador
10. Control de abertura y cierre de puertas desde el interior del carro
11. Experimento de mantenimiento de carro
12. Experimentos de dispositivo de protección de límite terminal
13. Experimento de sistema de indicación de señal
14. Experimento de control de iluminación de carro
15. Experimento de sistema de control del elevador
16. Experimento de programación de control del elevador
17. Experimentos de funcionamiento y depuración del programa del elevador
18. Experimento de control de grupo de elevador
19. Experimento de control de circuito cerrado del elevador
20. Experimento de visualización de piso
21. Experimento de código BCD
22. Experimento de funcionamiento independiente
23. Experimento de acoplamiento de piso principal
24. Experimento de control máximo
25. Entrenamiento de instalación de codificador
26. Conexión del codificador con el conversor de frecuencia.
