Equipo de entrenamiento de elevador de control de grupo de tres equipos DLLY-QDT351
Modelo: DLLY-QDT351

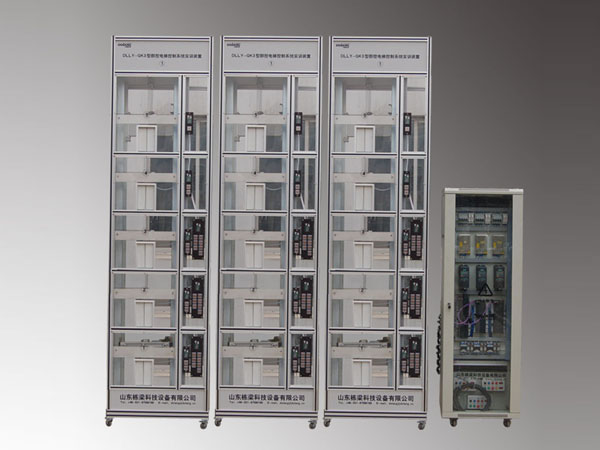

Este entrenador de elevador de control de grupo de tres equipos DLLY-QDT351 emplea una estructura muy común de elevadores de carga y un marco de aluminio. Tiene casi todas las características de un elevador real. De hecho, puede ser visto como un elevador en miniatura. Cada acción durante el funcionamiento del elevador es clara a la vista. Los estudiantes pueden también operar repetidamente, para que puedan comprender y dominar la estructura y el principio de operación del elevador más intuitiva y minuciosamente.
Parámetros técnicos del entrenador de control de grupo de tres equipos
1. Suministro de entrada de energía: sistema de cinco cables de tres fases, AC220V±10%, 50Hz
2. Energía nominal: ≤1KW
3. Temperatura ambiental: -10°C ~ 40°C
4. Humedad relativa: ≤85%
5. Dimensiones: (LxAxA): 900mmx650mmx2680mm
6. Controlador programable: FX2N-64MR
7. Conversor de frecuencia: FR-D720S-0.4KW
8. Modo de control: cantidad de interruptor / tecnología VVVF y control dual de cantidad digital
9. Número de pisos: 6x3
10. Energía de máquina de tracción: 90W/380V
Proyectos experimentales del entrenador de elevador de control de grupo de tres equipos
1. Conocimiento de componentes eléctricos de elevador
2. Diseño de disco de elevador
3. Instalación del elevador
4. Diseño esquemático eléctrico
5. Cableado eléctrico
6. Selección de piso dentro del carro
7. Selección de piso fuera del carro
8. Experimentos de control de velocidad de aceleración y desaceleración del elevador
9. Experimento de control de nivelado del elevador
10. Control de abertura y cierre de puertas dentro del carro
11. Experimento de mantenimiento de carro
12. Experimentos de dispositivo de protección de límite terminal
13. Experimento de sistema de indicación de señal
14. Experimento de control de iluminación del carro
15. Experimento de código BCD
16. Entrenamiento de instalación de codificador
17. Conectando el codificador con el conversor de frecuencia
18. Experimento de sistema de control de elevador
19. Experimento de programación de control de elevador
20. Experimentos de funcionamiento y depuración de programas del elevador
21. Experimento de control de circuito de cierre del elevador
22. Experimento de visualización de piso
23. Experimento de funcionamiento independiente
24. Experimento de acoplamiento de piso principal
25. Experimento de control máximo
26. Entrenamiento de ajuste de freno de motor
