Modelo: DLJXS-401

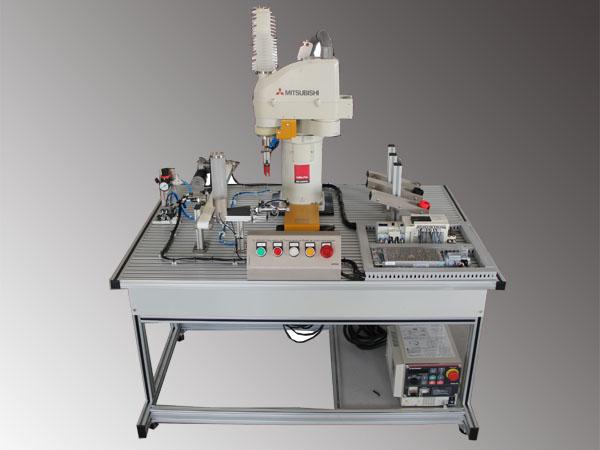

Resumen del sistema de capacitación con robot de cuatro articulaciones
El sistema de capacitación con robot consiste de un módulo de distribución, un módulo de transmisión, módulos de robot, módulo de clasificación y módulo de control.
El módulo de distribución provee tres tipos de piezas de trabajo con diferentes colores y materiales. El módulo de transmisión está compuesto de un motor DC y correa. El robot tiene cuatro articulaciones para manipular las piezas de trabajo y moverlas como desee.
Parámetros técnicos del sistema de capacitación con robot de cuatro articulaciones
Energía de entrada: monofásico, AC de tres cables 220V±10% 50Hz/60Hz
Capacidad: ≤ 1.5KVA
Presión operativa de fuente neumática: 0.4 MPa ~ 0.6 MPa
Parámetros del robot:
Robot industrial Mitsubishi RH-6SDH3517C;
Radio de acción máxima del robot: 350mm;
Peso de elevación máxima: 6KG;
Peso del robot: 20KG;
Dimensiones totales: 1250×900×1550mm
Opcional
Computadora, mesa para computadora
Módulo PLC
Contenido de capacitación
Capacitación 1: Conocimiento de las partes mecánicas del robot
Capacitación 2: La conexión neumática del dispositivo de control de movimiento
Capacitación 3: Capacitación con sensor del dispositivo de control de movimiento
Capacitación 4: Conexión del circuito eléctrico del dispositivo de control de movimiento
Capacitación 5: Capacitación PLC del control de movimiento
Capacitación 6: Programación para el robot
