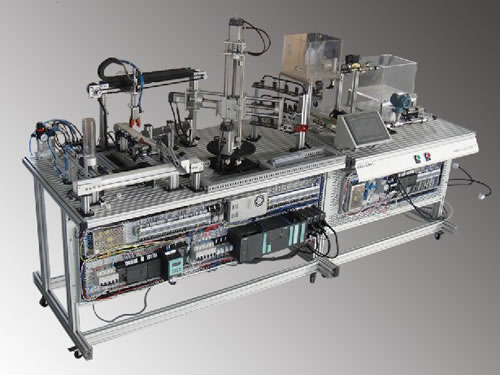

Equipo de prueba y entrenamiento para diseñador de sistema de control de PLC DLFA-321
Modelo: DLFA-321
El probador y entrenador para diseñador de sistema de control de PLC DLFA-321 puede utilizarse para dos partes del entrenamiento, que son el entrenamiento de control de movimiento y entrenamiento de control de proceso. Utiliza PLC de Siemens como controlador. La estación principal emplea hosts serie Siemens S7-300 y la estación esclava utiliza hosts serie Siemens S7-200. La estación principal se comunica con la estación esclava por medio de MPI o RS485.
El módulo de control de movimiento incluye la unidad de alimentación automática, unidad de transferencia, unidad de manejo y manipulación y la unidad de almacenamiento. El módulo de control de proceso contiene una unidad de medición variable análoga y una unidad de ajuste de PID.
Características del producto
1. Nuestro probador y entrenador para diseñador de sistema de control de PLC emplea una estructura de estilo abierto. Los estudiantes pueden crear diferentes sistemas de ejecución en la placa base de aluminio de acuerdo con los diferentes planes de control.
2. Los proyectos de entrenamiento que pueden conducirse en este probador y entrenador de para diseñador de sistema de control de PLC incluyen el entrenamiento de aplicación de PLC, el entrenamiento de aplicación de convertidor de frecuencia, el entrenamiento de aplicación de pantalla táctil, el entrenamiento de control de motor DC, el entrenamiento de control de motor de pasos y el entrenamiento de control de motor AC de tres fases.
3. El entrenamiento de proceso incluye variables análogas, tales como control de salida y colección de temperatura, presión y flujo.
4. El software de simulación tridimensional puede realizar funciones de monitoreo en línea y funciones de simulación fuera de línea.
Composición del equipo

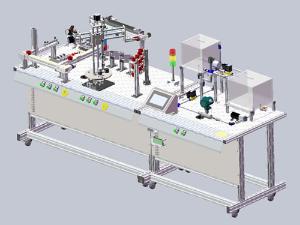

1. Plataforma de entrenamiento
Hecha de aleación de aluminio; todos los componentes están montados en la placa base de aluminio o la placa de malla para facilitar el desmontaje.

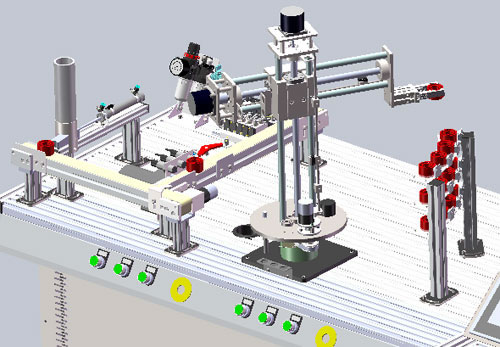

2. Sistema de control de movimiento

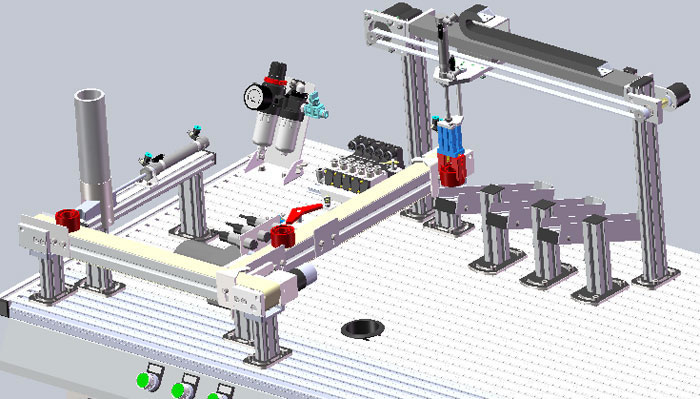

a. Unidad de alimentación automática
Un buen tipo de mecanismo de alimentación; el sensor de fibra óptica detecta la ubicación de almacenamiento; si hay una pieza de trabajo en la ubicación de almacenamiento, el empuje neumático empujará la pieza de trabajo hacia la cinta transportadora.
b. Unidad de cinta transportadora
Luego de que la pieza de trabajo es detectada, el transportador A comenzará a través del convertidor de frecuencia. Mientras tanto, el transportador B se iniciará con el motor DC. Los sensores instalados alrededor del transportador B detectarán el color y el material de la pieza de trabajo y pasarán la información de la pieza de trabajo a la próxima unidad de trabajo.
c. Unidad de manejo y manipulación (grúa manipuladora)
La grúa manipuladora tomará y soltará la pieza de trabajo de acuerdo a la información de la unidad de trabajo previa.

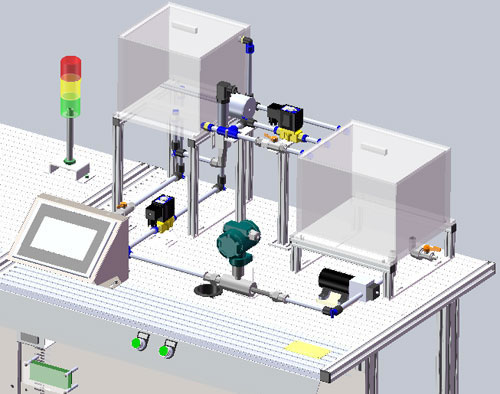

3. Sistema de control de proceso
El sistema de control de proceso de este probador y entrenador para diseñador de sistema de control de PLC integra PLC, sensor de temperatura, transmisor de presión, sensor de flujo, bomba de agua y válvula solenoide. A través del sensor que recolecta señales y la programación de PLC, el sistema puede realizar control de interruptor complejos y control lógico secuencial para la válvula solenoide y bomba de agua, para que se puede lograr las funciones de control automático de circuito cerrado y circuito abierto de temperatura, presión y flujo.
4. Unidad de depósito automático
La unidad de depósito automático consiste de un manipulador rotativo y un estante de almacenamiento tridimensional. Puede almacenar las piezas de trabajo por categoría, de acuerdo con el resultado de detección del sistema de control de movimiento.
