Modelo: DLMCS-585MS2

Resumen

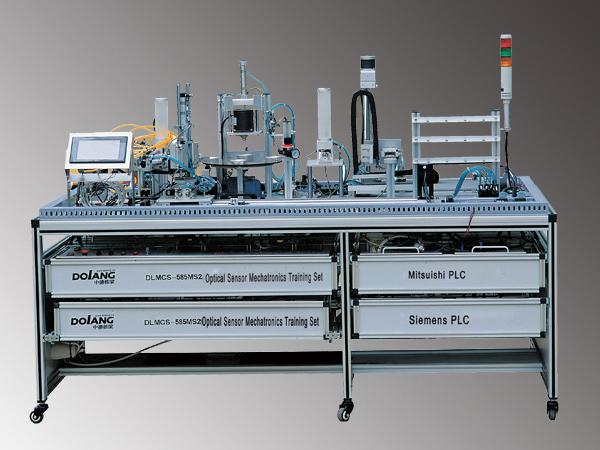

El equipo de capacitación mecatrónica de sensor óptico es un dispositivo de evaluación de capacitación que simula el ambiente de trabajo y el flujo de trabajo industrial para el procesamiento, la prueba, el manejo y ensamblaje automático, y el estampado y almacenamiento de clasificación de diferentes tipos de piezas de trabajo. Utiliza una variedad de sensores para lograr la detección y la identificación de la pieza de trabajo, así como también para entregar la pieza de trabajo por medio de un mecanismo de manejo y manipulación. Finalmente, el equipo de capacitación mecatrónica de sensor óptico también complete el almacenamiento de clasificación para la pieza de trabajo con el uso de un mecanismo de clasificación.
El sistema está compuesto de un banco de trabajo de aluminio, unidad de prueba y alimentación, manipulador, unidad de procesamiento, unidad de perforación y ensamblaje, unidad de regulación de velocidad DC y ASRS.
El equipo de capacitación mecatrónica con sensor óptico utiliza una unidad de control modular. El módulo de control incluye un módulo PLC Mitsubishi/Siemens, módulo de conversión Mitsubishi/Siemens, módulo de regulación de velocidad DC de circuito cerrado doble, módulo de motor servo y conducción servo, módulo de motor de paso y conducción de paso. El control objetivo incluye un módulo de unidad de prueba y alimentación, unidad de procesamiento, unidad de manipulador, unidad de estampado y ensamblaje y módulo ASRS.
El sistema agrega un módulo de control de velocidad de circuito cerrado dual para conducir de regulación de velocidad del motor DC.

Parámetros técnicos
Dimensiones totales: 1900×900×1220mm
Energía de entrada: Trifásico, cinco cables AC 380V±10% 50Hz/60Hz
Energía de salida: Salida de enchufe de seguridad AC 220V, salida de terminal de seguridad DC 24V
Capacidad: < 2KVA

Componentes opcionales del equipo de capacitación mecatrónica con sensor óptico
Computadora, mesa de computadora, módulo PLC, compresor de aire
