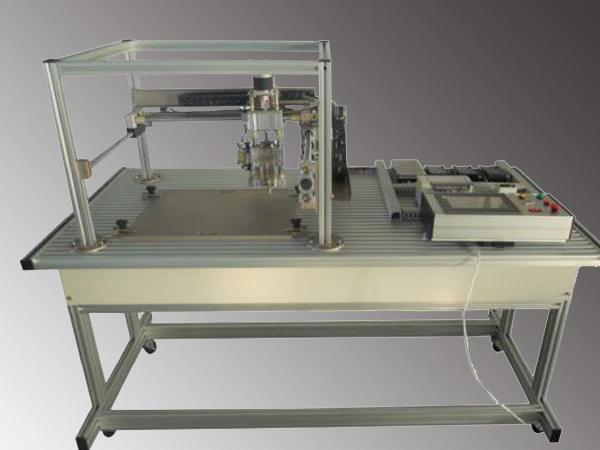

Sistema de control de movimiento de tres ejes

Modelo: DLFA-MCT3

Resumen
El sistema de control de movimiento de tres ejes DLFA-MCT3 simula los ambientes de proceso de marcado y las máquinas grabadoras, reflejando los rendimientos de posición precisos de un motor de pasos.

Parámetros técnicos
1. Energía AC: Monofásico AC220V ± 10% 50Hz;
2. Temperatura: -10 ℃ ~ 40 ℃; humedad: ≤ 90% (25 ℃)
3. Capacidad total: ≤ 1.5KVA
4. Parámetros técnicos de husillo: diámetro exterior de husillo de eje Y y eje X φ16, líder 5mm, trazo de husillo 510mm, largo total del eje del husillo 567mm, con perno simple SFU01605-4. Diámetro externo de husillo Z φ16, líder 5mm, trazo de husillo 160mm, largo total del eje del husillo 241mm, con perno simple SFU01605-4.
5. Tipo de conducción: Conducción de paso CW230. Corriente máxima: 3A, ángulo 1.8 °, mayor subdivisión 64
6. Dimensiones: largo × ancho × altura = 1500X750X1205mm
7. Medidas de seguridad: con protección para fallas del suelo, protección de seguridad en línea con los estándares nacionales relevantes.

Contenido de capacitación del sistema de control de movimiento de tres ejes
Experimento 1 Experimentos de conocimientos mecánicos del modelo de capacitación de control de movimientos
Experimento 2 Capacitación de sensor de modelo de capacitación de control de movimiento
Experimento 3 Capacitación de conexión de circuitos de modelo de capacitación de control de movimiento
Experimento 4 Capacitación PLC de control de movimiento
