Modelo: DLQC-FDJ-D002

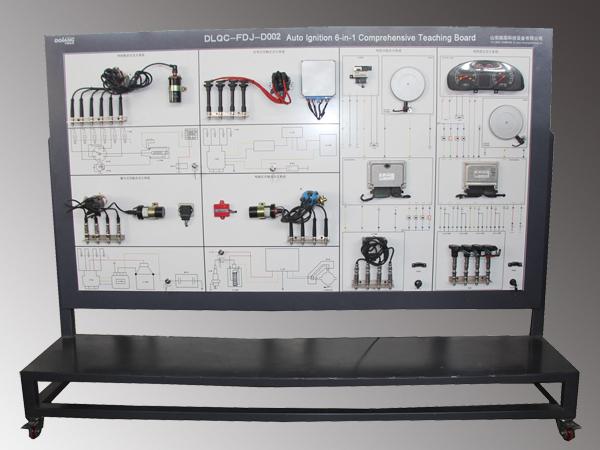

Introducción del tablero de enseñanza integral
El equipo de capacitación utiliza un sistema físico de arranque automotriz para poder satisfacer los requerimientos de los proyectos de capacitación y enseñanza en el Sistema de arranque tradicional de automóviles, sistemas de arranque electrónico Hall, sistemas de arranque por inducción magnética, sistemas de arranque electrónico de sensor fotoeléctrico, sistemas de arranque sin distribuidor y estructura de sistema de arranque de distribuidor independiente sin agrupación, principios operativos, diagnóstico de fallas y ajuste de fallas.
Configuración básica del tablero de enseñanza integral
Ensamblaje de bobina de arranque tipo contacto
Ensamblaje de bobina de arranque tipo Hall
Ensamblaje de bobina de arranque tipo inducción magnética
Ensamblaje de bobina de arranque de detección óptica
Ensamblaje de bobina de arranque sin distribuidor
Líneas de alta tensión
Enchufes de arranque
Unidad de control de motor
Unidad de control de motor anti-robo
Sensor de velocidad del motor
Caja de fusibles y relevo
Batería
Panel de capacitación
Llave de arranque
Interruptor de arranque
Bobina de identificación anti-robo
Banco portátiles y ruedas universales
Interruptor de energía general
Manual de instrucciones
Libro de guía del usuario
Características del tablero de enseñanza integral
1. El tablero de enseñanza puede demostrar tres tipos diferentes de estructuras del sistema de arranque y principios operativos
2. El tablero de enseñanza puede realizar comparaciones con uno o más tipos de arranque.
3. También tiene un área de ajuste de fallas profesional y un área de exclusión, por lo que puede ajustar una variedad de fallas comunes y no comunes.
4. El color de enseñanza está grabado con esquemática del sistema de arranque colorido, y equipado con una terminal de detección para detector el buje varias señales de componentes eléctricos, como la resistencia eléctrica, el voltaje, la corriente y la frecuencia para poder fortalecer la capacidad manual del estudiante.
5. El tablero de enseñanza está equipado con un bloque de diagnóstico que puede conectarse a decodificadores universales o dedicados para funciones de autodiagnósitco efectivas, como lectura de códigos de fallas, compensación de códigos de fallas y lectura de circulación de data de sistema controlado electrónicamente.
6. El tablero puede ajustar las fallas y evaluaciones (por favor, refiérase a la introducción del sistema de evaluación y ajuste de fallas detallada)
Contenido de capacitación
1. Capacitación de composición y estructura de arranque
2. Capacitación de distinción de modos de arranque diferentes
3. Capacitación de prueba de señal, resistencia, voltaje del sensor del sistema de arranque
4. Capacitación de análisis esquemático del sistema de arranque
5. Capacitación de prueba de componentes terminales, programación, ajuste de combinación anti-robo, lectura de flujo de data, eliminación de códigos de falla, lectura de códigos de falla de la unidad de control del sistema de arranque
6. Capacitación de confirmación y resolución de problemas del sistema de arranque
7. Capacitación de exclusión y ajuste de fallas del sistema de arranque
8. Capacitación de examen teórico y operación práctica del sistema de arranque
