Modelo: DLQC–FZ020

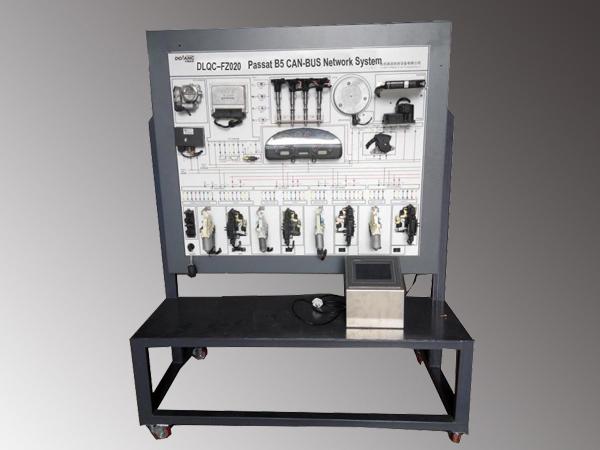

Introducción del sistema de red CAN-BUS para Passat B5
El sistema de red CAN-BUS está diseñado basado en el vehículo Passat B5 para que el conductor demuestre holísticamente la estructura y la operación. El dispositivo aplica enseñanza teórica y capacitación de mantenimiento del auto eléctrico en escuelas de habilidades vocacionales superiores y secundarias, educación normal e instituciones de capacitación.
Configuración básica del sistema de red CAN-BUS
Unidad de control de motor (ECU)
Unidad de control de puerta frontal izquierda
Unidad de control de puerta frontal derecha
Unidad de control de puerta izquierda trasera
Bloque de cerradura de puerta para auto
Computadora de comodidad
Interruptor de iluminación
Unidad de control de caja de engranajes
Unidad de control ABS
Suministro de energía
Ensamblaje de panel de instrumentos
Interruptor de arranque
Llave de arranque
Interruptor de energía general
Soporte móvil y placa de medición
Manual de soporte
Libro de guía de capacitación
Características de función del sistema de red CAN-BUS para Passat B5
1. El motor de capacitación muestra completamente una estructura de sistema de red de vehículo CAN-BUS y elemento eléctrico que funciona con transmisión de información, lo que ayuda a entender la teoría de control abstracta.
2. Muestra completamente la estructura de red de transmisión de información de Passat B5 y el control de transmisión de información de las funciones del elemento eléctrico.
3. Detecta el sistema de energía en su totalidad, la red de transmisión de información CAN—BUS y la unidad de control terminal del sistema de confort utilizando el probador de diagnóstico de fallas.
4. Conecta la red de transmisión de información del sistema de energía y el sistema de confort al combinar la conexión de entrada del panel para construir un sistema de red CAN-BUS total.
5. Presione el interruptor de la puerta y demuestre el proceso operativo dinámico de apertura y cierre de la cerradura de la puerta.
6. Un interruptor de elevación de presión demuestra el proceso operativo de elevación y caída del motor.
7. El panel está equipado con una terminal de prueba, por lo que puede detector el voltaje, la resistencia, la corriente y la señal de forma de onda de cada terminal, hacienda que el diagnóstico de fallas sea muy fácil.
8. Las esquemáticas son circuitos coloridos diseñados con una máquina de grabado alemana, facilitando el estudio y el aprendizaje para los alumnos.
9. No necesita una batería de almacenamiento, ya que utiliza energía DC12V. Esta energía no necesita cargarse, y presenta prevención contra cortocircuitos.
10. El banco de capacitación está equipado con bloques de diagnóstico y puede conectarse a un codificador universal o dedicado para la lectura de los códigos de fallas eléctricas del vehículo, la comprobación de códigos de fallas, la lectura de circulación de data, la prueba de componentes, el ajuste de parámetros, el análisis de forma de onda y otras funciones de auto-diagnóstico.
11. El dispositivo móvil con ruedas de bloqueo puede moverse libremente para facilitar la enseñanza.
Contenido de capacitación
1. Capacitación de composición y estructura de red de transmisión de información automática
2. Capacitación de detección, diagnóstico, simulación de fallas normales de red de transmisión de información automática
3. Señal de red de transmisión de información automática para simular la capacitación de proceso operativo
4. Capacitación de medición de señal, resistencia, voltaje de red de transmisión de información automática.
5. Capacitación de análisis de esquemática del sistema en su totalidad para transmisión automática de información.
6. Capacitación de confirmación y diagnóstico de falla de red de transmisión de información automática.
7. Capacitación de eliminación y ajuste de fallas de red de transmisión de información automática.
Características técnicas del sistema de red CAN-BUS para Passat B5
1. Tipo de auto: Passat B5 (personalizado)
2. Energía operativa: DC12V
3. Suministro de energía: monofásico AC220V 50HZ
4. Dimensiones: 1461×820×1800mm
5. El soporte se suelda utilizando material de alta calidad y revestimiento de polvo.
