Modelo: DLQC–FZ000
Introducción a la plataforma de capacitación

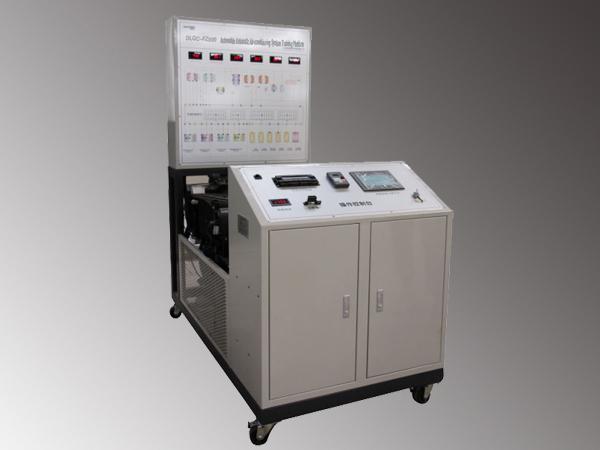

Este tablero de capacitación utiliza un modelo Chevrolet Cruze basado en un sistema de aire acondicionado automático que soporta totalmente los sistemas auxiliares. Demuestra la estructura y la operación total del vehículo, llevando a un amplio uso en la enseñanza de teorías eléctricas, operaciones prácticas, diagnóstico de fallas y otras operaciones de vehículos de ingeniería en instituciones de capacitación y escuelas vocacionales superiores.
Configuración básica de la plataforma de capacitación
Conversor de frecuencia
Motor asincrónico trifásico
Interruptor de arranque
Interruptor A/C
Enchufe de diagnóstico
Tubería de presión alta y baja
Interruptor de presión A/C
Motor de conversión de amortiguador en frío y caliente
Motor de actuador de amortiguador de superficie
Motor de actuador de amortiguador medio
Motor de actuador de amortiguador de soporte
Calentador
Sensor de presión de refrigerante
Sensor de luz solar
Sensor de temperatura ambiental
Sensor de temperatura de salida
Sensor de temperatura de entrada
Sensor de temperatura de caja de evaporación
Sensor de temperatura de la habitación
Unidad de control A/C automática
Ensamblaje de secadora
Válvula de expansión
Condensador
Evaporador
Calentador
Placa de medición y soporte móvil
Manual de soporte
Libro de guía de capacitación
Características de la plataforma de capacitación para el sistema de aire acondicionado para automóvil
1. Motor de control de velocidad como fuente de energía, sistema de aire acondicionado automático de funcionamiento adecuado, que opera de manera estable y muestra la estructura entera y el principio operativo del sistema A/C.
2. La placa del banco está ensamblada con un calibre de presión alta/baja para mostrar directamente los cambios de presión en tubo de refrigeración.
4. El banco de capacitación está equipado con terminales de detección y esquemáticas de color de sistema de aire acondicionado automático. El parámetro de señal de elementos del sistema de aire acondicionado, como el voltaje, la resistencia, la frecuencia y otros parámetros, pueden detectarse utilizando instrumentos especiales.
5. El banco de capacitación está equipado con bloques de diagnóstico y puede conectarse a un decodificador universal o dedicado para la lectura de los códigos de fallas eléctricas del vehículo, comprobación de códigos de fallas, lectura de circulación de data, prueba de componentes, ajuste de parámetros, análisis de forma de onda y otras funciones de diagnóstico.
6. Sistema de consideración y ajuste de fallas: Utiliza la caja de ajuste de fallas para la eliminación de fallas, incluyendo todos los sensores, actuadores y controladores. (Tipos de ajuste de fallas: desconexión, cortocircuito, conexión virtual). Ponga el interruptor de fallas en la posición original y la falla se borrará. Los usuarios pueden ajustar cualquier recombinación de fallas y borrar las fallas. Utilizar un ajuste de fallas ocultas es ideal para probar a los estudiantes. Los instructores pueden ajustar varias fallas difíciles de emular en los sensores y la unidad de control (ejemplo: magnética, termosensible, sensible a la presión, fotoeléctrica y electromagnética), y el tipo de falla puede ajustarse como una distorsión de señal con cubierta de protección.
7. El tablero de capacitación se ensambla con una cubierta de protección.
8. El dispositivo portátil con ruedas móviles se mueven libremente para facilitar la enseñanza.
Contenido de capacitación
1. Capacitación de principios operativos y estructura de sistema A/C automático
2. Los estudiantes pueden llevar a cabo la capacitación de vacío, inyección de refrigerante y comprobación de fallas.
3. Capacitación de posición ensamblada de elementos del sistema A/C automático
4. Capacitación de medición de presión refrigerante, señal, resistencia, voltaje y elementos del sistema A/C automático
5. Capacitación de análisis de principios de calentamiento y refrigeración de sistema A/C automático
6. Capacitación de detección de elementos terminales, programación, ajuste de combinación anti-robo, lectura de flujo de data, eliminación DTC, lectura DTC (código de problemas de diagnóstico) de unidad de control
7. Capacitación de eliminación y diagnóstico de fallas del sistema A/C automático
8. Capacitación de examinación de teoría y operación del sistema A/C automático
Característica técnica de la plataforma de capacitación
1. Tipo de automóvil: Chevrolet Cruze (personalizado)
2. Energía de entrada: AC 380V±10% 50Hz; 220V±10% 50Hz (monofásico）
3. Energía operativa: DC12V
4. Motor asincrónico trifásico
Tipo：Y100L1-2
voltaje：AC 380V
Energía：2.2KW
Corriente：5.0A
Velocidad rotativa：1430r/minuto
5. Temperatura ambiental operativa: -40℃～+50℃
6. Dimensiones: 1600×850×1800mm
7. Soporte sostenido con material de alta calidad y revestimiento de polvo
