Modelo: DLQC–DPBS007

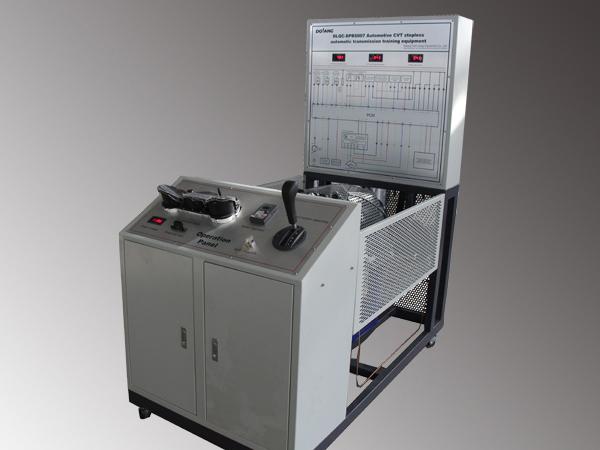

Introducción del banco de trabajo de capacitación de transmisión
La plataforma de capacitación utiliza un ensamblaje de transmisión Honda Fit CVT y con el uso de accesorios completos, se puede realizar el cambio de transmisión automático. Es ideal para la construcción y el mantenimiento de transmisión automático de escuelas y capacitación técnica vocacional, así como también enseñanza de prácticas e instituciones de capacitación automotrices superiores. Puede cumplir con los proyectos de capacitación para estructuras de transmisión automáticas controladas electrónicamente para poder enseñar la teoría, el diagnóstico de fallas, el ajuste de fallas y la evaluación y resolución de problemas.
Configuración básica del banco de trabajo de capacitación de transmisión
Ensamblaje de transmisión automático Toyota A341
Motor eléctrico
Bomba de explosión
Tanque de gas
Unidad de control de gas
Características de funciones del banco de trabajo de capacitación de transmisión
1. La transmisión automática demuestra el proceso operativo con gas en lugar de líquido, puede mostrar verdaderamente su estructura interna y operación del estado del cambio de transmisión, así como también la estructura interna para aumentar la experiencia sensorial del estudiante.
2. El tablero de capacitación con calibre de vacío muestra la presión de vacío de entrada.
3. Enseñanza práctica complete del principio de funcionamiento de gas en lugar de líquido
4. Sistema de evaluación y ajuste de fallas (vea la descripción de la función de evaluación y ajuste de fallas)
5. Los equipos de capacitación ofrecen posiciones rotativas equipadas con protección de seguridad para evitar riesgos.
6. Dispositivo portátil con ruedas de bloqueo que son fáciles de mover y facilitan una mejor enseñanza.
Contenido de capacitación
1. Capacitación de proceso operativo y estructuras de transmisión automática
2. Capacitación de funcionamiento en reversa, cambio hacia adelante, arranque de cambio neutral bajo diferentes cambios de transmisión automática.
3. Capacitación esquemática de control neumático y análisis esquemático del circuito del circuito de transmisión automático.
4. Capacitación de circulación de información, comprobación de DTC, control de lector de código de fallas.
5. Capacitación de confirmación y diagnóstico de fallas de transmisión automática.
6. Capacitación de resolución de problemas y ajuste de fallas de transmisión automática.
7. Examinación teórica y capacitación práctica de transmisión automática
Parámetros técnicos del banco de trabajo de capacitación de transmisión
1. Modelo de transmisión: Honda Fit CVT
2. Energía de entrada; AC 380V ± 10% 50Hz
3. Suministro de energía; DC12V
4. Motores asincrónicos trifásicos:
5. Tipo: Y132S1-2
6. Voltaje: AC 380V
7. Energía: 5.5KW
8. Corriente: 11.1A
9. Velocidad rotativa: 2900r / minuto
10. Temperatura operativa: -40 ℃ ~ + 50 ℃
11. Especificaciones: 1600 × 850 × 1800mm (largo × ancho × alto).
