Sistema de capacitación de línea de producción de llenado

Modelo: DLPCS-400

Resumen

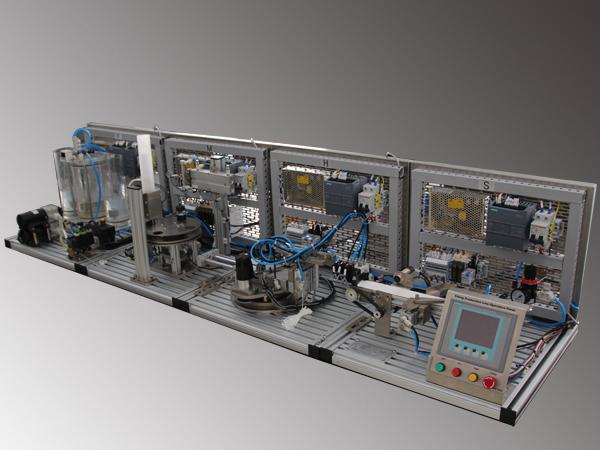

El sistema de capacitación de línea de producción de llenado DLPCS-400 está diseñado de acuerdo con el control del proceso y el flujo de la producción, basado en el sistema de control PLC Siemens S7-1200. Tiene una estructura modular, que lo hace flexible y fácil de expandir. La plataforma del sistema está hecha de componentes de aleación de aluminio y utiliza una variedad de modos de transmisión mecánica para simular las líneas de producción de llenado. Simula la producción industrial real de las piezas de control eléctrico, varios sensores y control de configuración de producción moderna y la visualización de bus industrial en el sistema.

Parámetros técnicos del sistema de capacitación de línea de producción de llenado
Suministro de energía de entrada: Monofásico~220V±10% 50HZ
Ambiente operativo: temperatura -10℃~+40℃;
Humedad relativa 35%~65 % (25℃) Altitud <4000M
Capacidad: ≤1kVA
Variedad de presión de aire: 0.4~0.6Mpa
Tamaño total: 1350mm×460mm×390 mm
Cada estación: 450mm×460mm×390 mm

Proyecto de capacitación / experimento
1. Aplicación y reconocimiento de tecnología neumática
Reconocimiento de bomba de aire
Reconocimiento de procesador de fuente de aire
Aplicación y reconocimiento del generador de vacío
Reconocimiento de varios cilindros
Aplicación y reconocimiento de válvula solenoide
Aplicación y reconocimiento de interruptor magnético
Reconocimiento de conexión de manguera de aire
Reconocimiento de conexión de velocidad
Depuración e instalación de válvula solenoide
Depuración e instalación de cilindro
Depuración e instalación de procesador de fuente de aire
Mantenimiento de cilindros varios
Mantenimiento de válvulas solenoides varias

2. Aplicación y reconocimiento de tecnología con sensor
Aplicación y reconocimiento de sensores fotoeléctricos
Aplicación y reconocimiento de sensores de fibra óptica
Aplicación y reconocimiento de sensores magnéticos
Aplicación y reconocimiento de sensores inductivos
Conexión de varios sensores
Reparación, mantenimiento y diagnóstico de fallas de varios sensores
Aplicación de sensores varios

3. Aplicación y reconocimiento de tecnología de transmisión mecánica
Aplicación y reconocimiento de la cinta transportadora
Aplicación y reconocimiento de transportadora de cilindro

4. Aplicación y principio de tecnología de automatización industrial
Aplicación y principio PLC
Aplicación y método de programación PLC
Programación PLC de estación de llenado
Programación PLC de estación de ensamblaje
Programación PLC de estación de manejo
Programación PLC de estación de almacenaje
Comunicación Ethernet S7-1200PLC
Aplicación de conductor de pasos y motor de pasos
Método de programación de control de movimientos PLC S7-1200
Método de programación de control PID PLC S7-1200
Aplicación y configuración de pantalla táctil

5. Los estudiantes pueden aprender las siguientes habilidades por medio de la capacitación de sistema:
Monitoreo en tiempo real dinámico
Aprendizaje del lenguaje de programación de PLC y controlador PC
Idioma de programación PLC
LD (Diagrama de escalera)
IL (Lista de instrucción)
SFC (Gráficos de funciones secuenciales)
FBD (Diagrama de bloque de función)
ST (Texto estructurado)
Aplicación de flujo de producción
Aplicación de ensamblaje mecánico y neumático
Cómo elegir los componentes eléctricos
Aplicación de tecnología neumática
Aplicaciones de varios sensores
Diseño esquemático eléctrico y requerimiento estándar de símbolos de componentes
Organización racional del disco
Instalación y ajuste de sensibilidad de varios sensores, cómo juzgar la calidad del sensor y resolución de problemas relacionados
Proceso de depuración: Depuración de cilindro, operación piloto del motor, ajuste de posición mecánica, depuración del sensor, recolección de varios tipos de señales, depuración de estación simple y depuración luego de la conexión a la red de trabajo
Reparación y diagnóstico de fallas del capacitador
