Modelo: DLMPS-800A
Descripción:

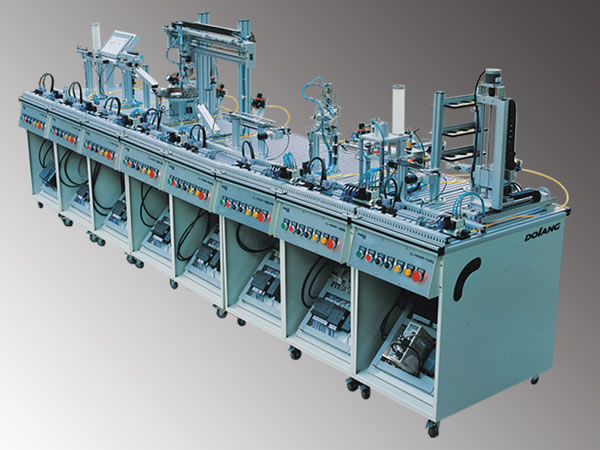

El entrenador de sistema de fabricación flexible modular DLMPS-800A incluye ocho unidades de trabajo o estaciones de trabajo, que son la estación de alimentación, la estación de manejo, la estación de procesamiento, la estación de manejo y clasificación, la estación de transportación, la estación de manejo e instalación, la estación de instalación y la estación de clasificación.
Características técnicas
1. Dimensiones: 790mmx3600mmx1280mm
2. Suministro de entrada de energía: tres cables de fase simple, 220V±10%, 50Hz/60Hz
3. Protección contra fugas: I△n≤30mA, t≤0.1s
4. Suministro de salida de energía: 24V DC
5. Botón de parada de emergencia, indicador de suministro de energía
6. Protección contra falla de energía, protección contra energización involuntaria
7. Capacidad del equipo: ≤5KVA
8. Aire comprimido: 5~6bar
9. Altura desde la parte inferior de la tabla al piso: 750mm
10. Ambiente de funcionamiento: Temperatura: -10°C ~ +40°C, humedad relativa: 35%~65% (25°C), altitud: <4000m
Experimental item:
1. Conocimiento y aplicación de tecnología neumática
●Conocimiento y aplicación de bomba de aire
●Conocimiento del procesador de fuente de aire
●Conocimiento de filtros
●Conocimiento y aplicación del generador de vacío
●Conocimiento de varios cilindros neumáticos (cilindro tipo pluma, cilindro doble rotor, cilindro rotativo, etc.)
●Conocimiento y aplicación de la válvula electromagnética
●Conocimiento y aplicación del interruptor magnético
●Conocimiento del motor neumático
●Conocimiento de sellado y conexión de conductos de aire
●Conocimiento de ajuste del conector
●Instalación y depuración de la válvula electromagnética
●Instalación y depuración del cilindro de aire
●Instalación y depuración del motor neumático
●Instalación y depuración del procesador de fuente de aire
●Mantenimiento de varios cilindros
●Mantenimiento de varias válvulas magnéticas
2. Conocimiento y aplicación de tecnología de sensor
● Conocimiento y aplicación del sensor fotoeléctrico
● Conocimiento y aplicación del sensor de fibra óptica
● Conocimiento y aplicación del sensor magnético
● Conocimiento y aplicación del sensor de corriente indefinida
● Conocimiento y aplicación de interruptor de corriente Eddy y su aplicación
●Métodos de cableado de varios sensores
●Diagnóstico de fallos y mantenimiento de varios sensores
●Aplicación general de varios sensores del sector industrial
3. Conocimiento y aplicación de tecnología de transmisión mecánica
● Conocimiento y aplicación de transmisión por correa
● Conocimiento y aplicación de transmisión por engranajes
● Conocimiento y aplicación de transmisión por cadena
● Conocimiento y aplicación de transmisión por cilindro de aire
● Conocimiento y aplicación de transmisión por husillo de bolas
4. Principios y aplicaciones de tecnología de automatización industrial
●Principios y aplicaciones de PLC
●Métodos y aplicaciones de programación PLC
●Métodos de programación PLC para terminal de alimentación
●Métodos de programación PLC para terminal de operación
●Métodos de programación PLC para terminal de procesamiento
●Métodos de programación PLC para instalación y terminal transportadora
●Métodos de programación PLC para unidades de ensamblaje
●Métodos de programación PLC para estación de almacenamiento
●Métodos de programación PLC para unidades transportadoras
●Métodos de programación PLC para unidades de cinta transportadora
●Métodos de programación de red PPI
●Métodos de programación integrados para varias terminales
5. Conocimiento y aplicación de línea de producción modular FMS8000
●Conexión entre terminal de alimentación y terminal operativa, y su aplicación
● Conexión entre terminal operativa y terminal de procesamiento, y su aplicación
●Conexión entre terminal de alimentación y terminal de procesamiento, y su aplicación
●Conexión entre terminal de alimentación, terminal de instalación y terminal de procesamiento, y su aplicación
●Conexión entre terminales de alimentación y terminal de ensamblaje, y su aplicación
●Conexión entre terminal de alimentación y terminal de clasificación, y su aplicación
● Conexión entre terminal de alimentación y terminal de transporte, y su aplicación
●Conexión entre terminal de alimentación y terminal de cinta transportadora, y su aplicación
●Conexión y aplicación de varias terminales
●Formación de habilidades sistemáticas e integrales
6. Los alumnos/aprendices pueden dominar las siguientes habilidades de acuerdo al entrenamiento sistemático:
●Monitoreo dinámico y en tiempo real
●Aprendizaje de PLC y lenguaje de programación de controlador PC
LD (Diagrama de escalera)
IL (Lista de instrucciones)
SFC (Gráficos de funciones secuenciales)
FBD (Diagrama de bloques funcionales)
ST (Text estructurado)
●Aplicación de proceso de producción
●Aplicación de ensamblaje de componente mecánicos y neumáticos
●Conocimiento de la aplicación de selección de modelo de los elementos de aparatos eléctricos
●Aplicación de tecnología neumática
●Aplicación de varios sensores
●Diseño de diagramas esquemáticos y requisitos estándar de símbolos de los componentes de equipos eléctricos
●Saber cómo realizar la colocación y cableado satisfactorios de paneles
●Instalación y ajuste de sensibilidad de varios sensores. Saber cómo distinguir los sensores buenos de los malos, y conocer los métodos de tratamiento de accidentes.
●Métodos de depuración del sistema: depuración de cilindro de aire, funcionamiento del piloto del motor, ajuste de la posición de la máquina, depuración del sensor, detección de varias señales, depuración y posterior depuración de redes de estaciones individuales, etc.
●Diagnóstico y mantenimiento de fallos del equipo
●Dominio tecnología de programación CNC
