Model: DLDS-500A
Descripción:
Idéntico al equipo utilizado en el proyecto mecatrónico en la Competición Olímpica Mundial de Habilidades.

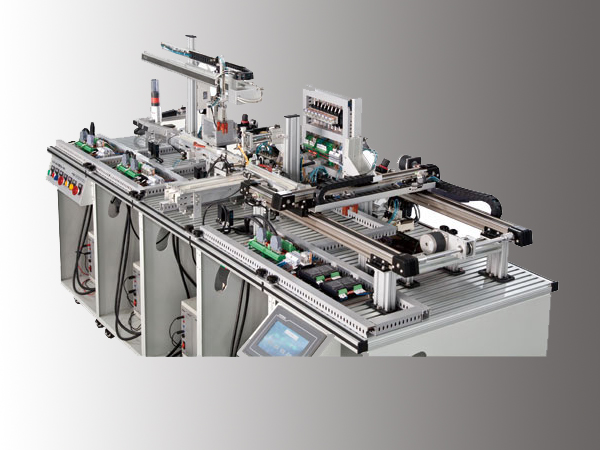

El entrenador de sistema de fabricación flexible modular DLDS-500A puede utilizarse para entrenamientos en ensamblaje y puestas en marcha mecánicas, instalación y puesta en marcha eléctrica, así como también en puesta en marcha de unión eléctrica y mecánica por módulo. Los estudiantes pueden hacer ejercicios de programación independientes para cada módulo y también pueden hacer ejercicios de programación para módulos de combinación extendida gradual. Proveemos diagramas de ensamblaje mecánico, diagramas esquemáticos de cableado eléctrico, diagrama de pasos de proceso de programación, proceso de programación y tabla de marcado de sensor.
El entrenador de sistema de fabricación flexible modular DLDS-500ª puede utilizarse para el desarrollo de procesos de producción de productos modernos.
Aplicación:
El entrenador de sistema de fabricación flexible modular DLDS-500A puede llevar a cabo tareas de agarre, estampado, ensamblaje, manipulador de dos ejes, clasificación y almacenamiento de tres tipos de bloques de materiales.
Este sistema de fabricación flexible puede utilizarse para la capacitación de estudiantes en habilidades de varias técnicas dentro del ámbito profesional. Las técnicas son las siguientes: ensamblaje de maquinaria, ensamblaje de componentes neumáticos, instalación de elementos de aparatos eléctricos, conexión de circuitos, ajuste de posición de cilindros eléctricos, configuración de parámetros técnicos de motor paso a paso, técnicas de programación PLC, técnicas de sensor y técnicas electrónicas.
Sistema práctico de entrenamiento:
El sistema consiste en estación de sujeción, estación de estampado, estación de ensamblaje, estación de manipulador de dos ejes, estación de apilado, substrato, caja de simulación lógica, caja de control PLC (modelos opcionales de controlador programable), panel de operación, caja para instalación de pantalla táctil, caja de mando, tablero I/O.
Parámetros técnicos principales:
1. Suministro eléctrico del circuito principal de la cabina de control: monofásico AC220V±10% 50Hz;
2. Suministro eléctrico del circuito de la cabina de control: DC24V;
3. Temperatura: -10℃～40℃; humedad ambiental: ≤90% (25℃);
4. Dimensiones: L×W×H＝500mm×790mm×1200mm;
5. Presión: 0.4~0.6Mpa;
6. Capacidad completa de la máquina: ≤5KVA.
Contenido práctico de entrenamiento:
Aplicación de detección de interruptor
Aplicación de multi-sensor
Aplicación de componentes neumáticos
Aplicación PLC
Aplicación de gestión de almacenamiento automático
Aplicación de sujeción de dos dimensiones
Conexión de circuitos neumáticos y cableado eléctrico
Montaje y desmontaje de partes mecánicas y neumáticas
Diagnóstico de fallos del sistema y mantenimiento
Técnica de aplicación pantalla táctil
Mandar y recibir datos de punto a punto
Transmisión de datos entre estaciones
Aplicación de software de configuración
