Model: DLMPS-500B

Descripción

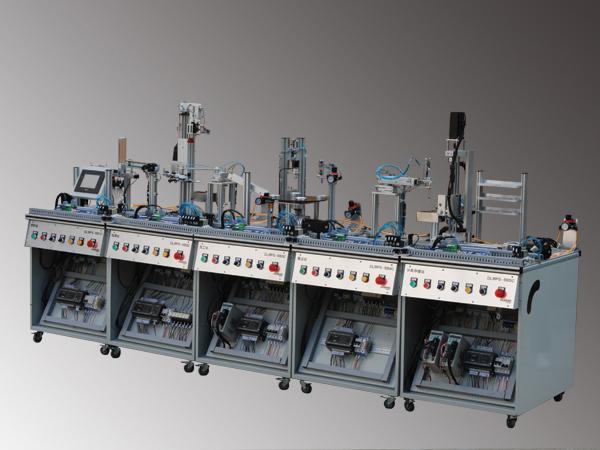

El sistema de producción flexible modular es un sistema de producción flexible que adopta una estructura de bus PROFIBUS-DP. Puede cumplir con los procesos de distribución de la pieza de trabajo, inspección, procesamiento, transporte y almacenamiento. Puede realizar la representación real de los procesos prácticos de producción industrial. Se pueden combinar libremente diferentes terminales/estaciones de trabajo de este sistema. Es fácil de armar y desmontar, y mantienen módulos diferentes. Tanto el estado operativo actual de cada terminal como el procesamiento de datos se sintetizan en la plataforma del mando principal. Esta plataforma puede coordinar las acciones relativas de cada terminal de acuerdo a los requerimientos. Finalmente, todas las terminales pueden cumplir de forma cuidadosa y coordinada con las tareas ordenadas por el sistema.

El sistema de producción flexible modular se compone principalmente de cinco estaciones: unidad de distribución, unidad de pruebas, unidad de procesamiento, unidad de manipulación robótica y unidad de clasificación y almacenamiento.
Este sistema de producción ha incrementado el método de servo control, y utiliza, servo control en las estaciones 3 y 5.
El software del sistema de producción flexible modular es controlado mediante un software de monitorización de configuración industrial MCGS, el cual supervisa el estado de funcionamiento y el proceso operativo del equipo.

Parámetros técnicos del Sistema de producción flexible modular
1. Corriente de entrada: monofásico～220V±10% 50Hz
2. Corriente de salida: 24V DC suministro eléctrico
3. Protección contra fugas: I△n≤30mA, t≤0.1S
4. Potencia instalada: ≤5kVA
5. Aire comprimido operacional: 5～6bar
6. Condiciones de operación: temperatura -10℃～+40℃; humidad relativa 35%～65% (25℃); altitud <4000M
7. Protección de disyuntor
8. Botón de parada de emergencia, indicador de fuente de energía, indicador de fuente de alimentación

Especificaciones:
Dimensiones totales (L*W*H): 3000×790×1420mm
Dimensiones unidad (L*W*H): ①600×790×1180mm； ②600×790×1410mm；③600×790×1260mm； ④600×790×1200mm； ⑤600×790×1420mm；

Proyecto de entrenamiento
1. Terminal de distribución
●Entrenamiento de red PROFIBUS-DP;
●Entrenamiento de recogida de señal de varias estaciones esclavas;
●Practica de instalación de software Step V5.4 Siemens 300;
●Practica de aplicación de tecnología de procesamiento de información de red en la industria;
●Entrenamiento de configuración de sitio web;
●Entrenamiento de pantalla táctil;
●Para practicar instalación de software de pantalla táctil;

2. Terminal de pruebas
●Entrenamiento de clasificación de color del bloque de material mediante sensor;
●Entrenamiento de clasificación de textura del bloque de material mediante sensor;
●Entrenamiento de clasificación de altura del bloque de material mediante sensor;
●Entrenamiento de transporte de bloque de material calificado;
●Entrenamiento de tratamiento de bloque de material no calificado;
●Entrenamiento de medición de sensor;

3. Terminal de procesamiento;
●Entrenamiento de medición de profundidad de pieza de trabajo;
●Entrenamiento de simulación del procesamiento de pieza de trabajo;
