Modelo: DLWD-DJ05

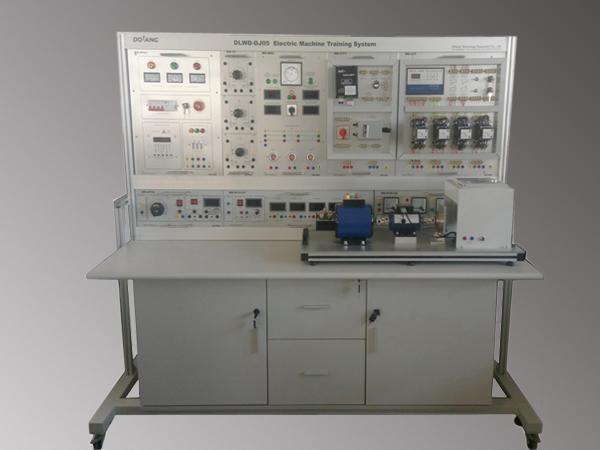

El sistema de entrenamiento en máquinas eléctricas DLWD-DJ05 se integra de 10 componentes de entrenamiento diferentes. Está conformada por un motor, sensor de torque, controlador de torque, freno de polvo magnético, controlador de tensión, y otras unidades métricas. Se pueden realizar varios circuitos de control.
Parámetros técnicos
1. Corriente de entrada: trifásica-5 cables 380V ± 10% 50HZ
2. Entorno trabajo: Temperatura ambiente -5 ~ 40 ℃
3. Capacidad: AC <1.5KVA
4. Dimensiones: largo × ancho × alto = 1810x720x1620mm3
5. Hay una función de protección contra pérdidas en el control de corriente. Cuando la pérdida de corriente alcanza los 30mA, se activa la protección.
6. El indicador de tensión de red está equipado con un voltímetro indicador de 450V corriente alterna trifásica.
Contenido
1. Sistema de control inicio-detención de fase simple.
2. Circuito de control de motor asincrónico
3. Circuito de control de motor asincrónico
4. Circuito de control de avance y retroceso de motor asincrónico
5. Circuito de control de bloque doble
6. Circuito de control de secuencia automática
7. Comienzo de secuencia manual
8. Motor asincrónico, circuito de control delta
9. Circuito de control de control de consumo de energía en motor asincrónico
10. Circuito de control positivo y negativo de motor asincrónico trifásico.
11. Circuito de control positivo y negativo de motor asincrónico trifásico y bloque de contacto.
12. Circuito de control positivo y negativo de motor asincrónico trifásico, doble bloque
13. Circuito de control para inicio manual de la resistencia de la cadena del estator del motor asincrónico trifásico.
14. Circuito de control para inicio automático de la resistencia de la cadena del estator del motor asincrónico trifásico.
15. El relé temporizador controla el inicio del motor de dos velocidades.
16. Inicio de motor de corriente continua.
17. Control de velocidad de motor de corriente continua
18. Control de avance y retroceso de motor de corriente continua
19. Freno de motor de corriente continua
20. Circuito de control reverso con freno de energía.
21. Sistema de entrenamiento en máquinas eléctricas
