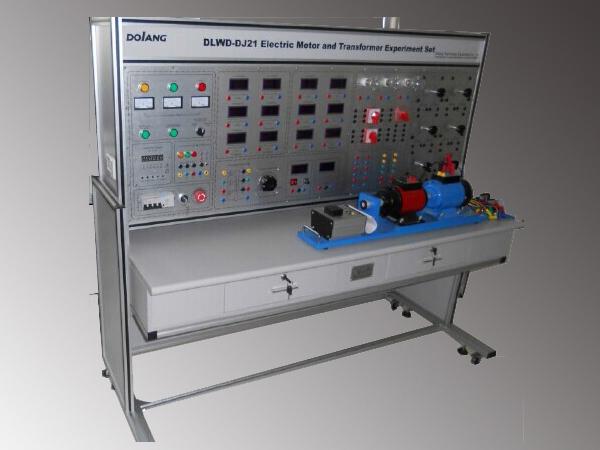

Modelo: DLWD-DJ21
Parámetros técnicos del dispositivo experimental integral de transformador y motor eléctrico
Dimensiones totales: 1950×700×1500mm
Energía de ingreso: Trifásico, cinco cables 380V±10% 50Hz/60Hz
Energía de salida:
Salida terminal de seguridad de energía ajustable AC 380V
Salida de aislamiento de terminal de seguridad AC 220V
Salida de aislamiento de terminal de seguridad AC 24V
Salida de aislamiento de terminal de seguridad DC 220V
Capacidad: < 1.5KVA
Proyecto experimental del dispositivo experimental integral de transformador y motor eléctrico
1. Experimento de motor DC
a) Generador DC
b) Motor de derivación DC
c) Arranque de motor DC: arranque de resistencia, arranque de voltaje de reducción
d) El método del motor DC cambia de dirección
e) Experimento de características de regulación de velocidad del motor DC: cambia el circuito de armadura en resistencia, circuito de excitación para reducir el voltaje de armadura
2. Expertimento de transformador de fase simple
a) Transformador monofásico variable de ratio K
b) Transformador monofásico sin carga para experimento, adquisición de transformador sin carga de información IO, PO y UO.
c) Experimento de cortocircuito de transformador monofásico, adquisición de transformador con información de cortocircuito UK, IK y RK.
d) Experimento de carga con transformador monofásico, adquisición de transformador con carga de información UZ = f (IZ).
3. Experimento de transformador trifásico
a) Medición de polaridad de bobinado del transformador trifásico
b) Medición de grupo de acoplamiento del transformador trifásico
4. Experimento de motor asincrónico
a) Prueba de resistencia del estator de motor asincrónico de bobinado trifásico
b) Experimento sin carga de motor asincrónico trifásico: adquisición de voltaje sin carga U0, corriente I0, energía trifásica P0, curva característica sin carga de estiramiento
c) Experimento de cortocircuito de motor asincrónico trifásico: adquisición de voltaje UK acortado, corriente IK, energía PK, curva característica sin carga de estiramiento
d) Cálculo de parámetro de motor asincrónico trifásico
e) Propiedades mecánicas de motor asincrónico trifásico en varias condiciones operativas
