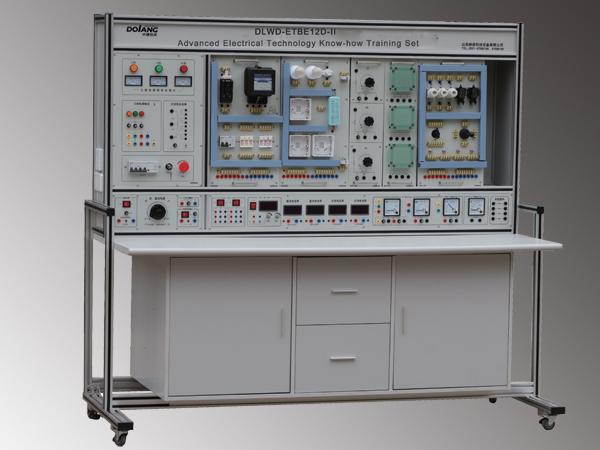

Modelo: DLWD-ETBE12D-II
Parámetros técnicos del set de capacitación de tecnología eléctrica avanzada
Cada lado presenta un interruptor de energía con protección contra fugas. La corriente de fugas está a la altura de los parámetros técnicos:
Energía de entrada: AC380V, 50Hz/60Hz, trifásico, cinco cables
Ambiente: La variedad de temperatura es de -5~40℃
Acción del dispositivo de protección cuando la capacidad de corriente está por debajo de los 1.5KVA,30mA
3 unidades de voltímetro AC con indicador 450V
Energía AC:
1) Salida trifásica
2) Salida de energía AC ajustable 0~220V/2A
3) Salida AC de transformador: Equipado con botón de detenimiento de emergencia. Corte de salida trifásica cuando se empuja.
Suministro de energía estabilizada DC:
1.25~30V/2A Precisión de ajuste 1%,
Provee energía DC ajustable 0~190V/2A
Medidor digital
1) Voltímetro digital AC, clase de precisión 1.0
2) Amperímetro digital AC, variedad de medición 0~5A, clase de precisión 0.5;
3) Voltímetro digital DC, variedad de medición 0~300V, resistor de ingreso 10 MΩ,
4) Amperímetro digital DC, variedad de medición 0~5A, clase de precisión 0.5;
diodo de conmutación 1N5408
Contenidos de capacitación del set de capacitación de tecnología eléctrica avanzada
1. Control de lámpara de cabezal
2. Control de interruptor simple
3. Control de interruptor doble
4. Control de interruptor de disminución e interruptor de retraso
5. Control de interruptor múltiple
6. Circuito de control de corotación de avanzada gradual
7. Circuito de control de corotación de bloqueo automático del contactor
8. Circuito de control de corotación de bloqueo automático del contactor con protección de exceso de carga
9. Circuito de control de corotación mezclada continua y de avance gradual
10. Circuito de control de rotación contraria del interbloqueo del contactor
11. Circuito de control de rotación contraria del interbloqueado de botón
12. Circuito de control de rotación contraria de interbloqueado doble de contactor y botón
13. Circuito de control de posición (Control de trazo o circuito de control de límite)
14. Circuito de control de secuencia
15. Circuito de control múltiple
16. Circuito de control de arranque con voltaje reducir serie de bobinado de estator.
17. Circuito de control de arranque de reostato trifásico serie de bobinado de rotor
18. Circuito de control de injerto inverso (de un lado y de ambos lados)
19. Control manual -△circuito de control de arranque de voltaje reducido
20. Circuito de control de arranque de voltaje reducido con compensador de relevo intermedio, contactor y botón
21. Circuito de arranque de voltaje reducido de compensador con autocontrol y relevo de temporización
22. Circuito de control eléctrico con torno (Modelo: CA6140)
23. Circuito de control eléctrico de máquina taladradora radial (modelo: Z37, Z3050)
24. Circuito de control eléctrico de máquina trituradora (M7130)
25. Circuito de control eléctrico de máquina fresadora universal (X6132)
26. Circuito de control eléctrico de máquina perforadora horizontal (T68, T610)
27. Circuito de control eléctrico de grúa de movimiento suspendido (15/3MT)
28. Conocimiento y operación de PLC
29. Conocimiento y operación de cable de programación
30. Estudio de software PLC
31. Capacitación de instrucción Booleana
32. Capacitación de instrucción de temporizador
33. Capacitación de instrucción de conteo
34. Capacitación de instrucción de asignación
35. Capacitación de instrucción de cambio de data
36. Capacitación de instrucción de operación aritmética
37. Capacitación de orden lógico
38. Capacitación de instrucción de pasos
39. Experimentos de monitoreo en línea de PLC
40. Experimentos de eliminación de PLC RAM
41. Ensamblaje de circuito estable de estabilización de voltaje de silicona paralelo
42. Ensamblaje de circuito estable de serie de transistores
43. Respuesta de juego de conocimiento
