Modelo: DLWD-XD35
Resumen

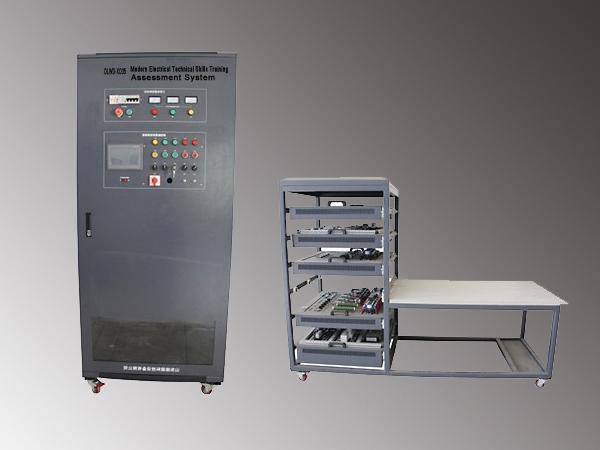

El sistema de evaluación de capacitación de habilidades técnicas modernas es un dispositivo que utiliza un gabinete de control eléctrico estándar para su cuerpo primario y presenta una estación de trabajo de dos lados inteligente.
Los dispositivos incluidos son el suministro de energía principal, la ventana de observación, el sistema eléctrico y los motores. El gabinete interno presenta un módulo de caja colgante removible y flexible que incluye un motor de pasos, un módulo de motor servo AC, conversor de frecuencia de PLC, circuito de iluminación y conducción eléctrica. Estos componentes son todos adecuados para el aprendizaje y la práctica de la certificación de habilidades vocacionales.
Parámetro técnico del sistema de evaluación de capacitación de habilidades técnicas eléctricas modernas
Dimensiones totales: 850×800×1700mm+600×530×1000mm
Energía operativa: trifásica, cinco cables 380V/220V, 50HZ
Energía de salida: salida de terminal de seguridad AC 380V, indicación de energía de salida, salida de conexión de seguridad AC 220V, salida de terminal de seguridad DC 24V,12V
Capacidad: ≤1.5KVA
Opcional (tipo PLC)
Sistema Siemens
Sistema Mitsubishi
Etapas de capacitación del sistema de evaluación de capacitación de habilidades técnicas eléctricas modernas
1 El interruptor de cambio está conectado al voltímetro para medir el voltaje trifásico
2 Conexión de circuito de control de motor asincrónico AC
3 Circuito de control del motor asincrónico AC con rotación de conexión unidireccional
4 Circuito de control de reversa y positivo de motor de inducción trifásico AC con interbloqueo de contactor
5 Circuito de control de reversa y positivo de motor asincrónico trifásico con interbloqueo de botones
6 Circuito de control de reversa y positive de motor asincrónico trifásico con interbloqueo de contactor y botones
7 Rotación en reversa y positive del motor asincrónico trifásico de control con interruptor universal
8 Motor de inducción AC trifásico Y- △ Circuito de control de arranque (interruptor manual)
9 Motor asincrónico AC trifásico Y-△ Circuito de control de arranque (relevo de tiempo)
10 Circuito de control de arranque de resistencia serie con bobinado de estator
11 Circuito de control de freno para rectificador de onda media para consumo de energía
12 Conexiones de circuito de control local y remoto
13 Interruptor centrífugo con circuito de control de freno en reversa
14 Circuito de control de freno de consumo de energía de rectificador de onda total de motor
15 Circuito de freno de circuito reverso de motor asincrónico trifásico
16 Circuito de control de vuelta redonda del motor
17 Control de detenimiento y arranque directo del motor DC
18 Control reverso y positivo del motor DC
19 Regulación de velocidad del motor DC
20 Control de circuito y mantenimiento e inspección de fallas comunes de la máquina de torno CA6140
21 Control de circuito de elevación eléctrica PDH y mantenimiento e inspección de fallas comunes
22 Control de circuito de máquina perforadora T68 y mantenimiento e inspección de fallas comunes
23 Control de circuito de máquina fresadora X62W y mantenimiento e inspección de fallas comunes
24 Circuito de rotación continua y empujón
25 Circuito de control de velocidad del motor de dos velocidades con interruptor de botón
26 Circuito de control de velocidad del motor de dos velocidades con interruptor de relevo
27 Circuito de control de secuencia de tres motores
28 Experimento de operación y ajuste de parámetros de función de conversor de frecuencia
29 Control de detenimiento y arranque de motor con conversor de frecuencia
30 Control de velocidad de terminales múltiples del conversor de frecuencia del motor
31 Control de interruptor de frecuencia y conversión de frecuencia del conversor de frecuencia
32 Control de velocidad de circuito abierto del motor basado en el control análogo
33 Control de velocidad de circuito abierto del motor basado en el panel de control
34 Función de alarma y protección del conversor de frecuencia
35 Control de velocidad de circuito abierto del inversor basado en PLC
36 Arranque del motor con control PLC en secuencia
37 Motor asincrónico trifásico Y - △ controlado por PLC
38 Ajuste de parámetros HMI
39 Programación HMI
40 Conversor de frecuencia HMI con PLC integrado
41 Control de motor de pasos híbrido bifásico
42 Control de motor servo AC
