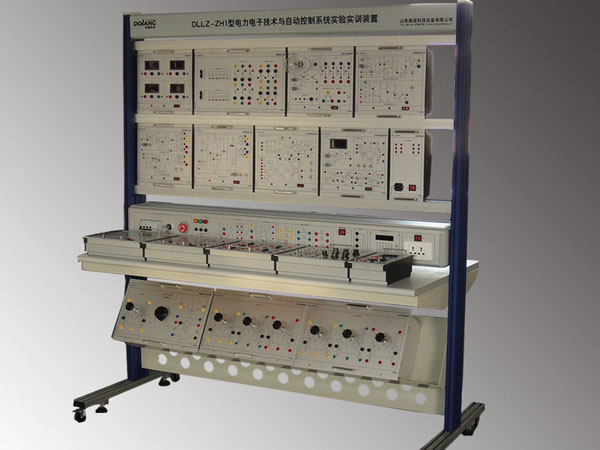

Dispositivo experimental de control del motor y tecnología de energía electrónica DLDZ-DLDZ01
Modelo: DLDZ-DLDZ01
En este entrenador de energía electrónica de potencia y sistema de control automático, los estudiantes pueden completar los proyectos experimentales requeridos en cursos profesionales tales como Tecnología Electrónica de Energía o Tecnología de Conversión de Semiconductores, Regulación de Velocidad DC, Regulación de Velocidad AC, Control de Motor, Sistema de Control Automático Eléctrico, etc.
Parámetros técnicos
1. Entrada de energía: cuatro cables de tres fases (o cinco cables de tres fases, 380V±10％, 50Hz)
2. Capacidad: <1.5KVA
3. Dimensiones: 1873mmx725mmx1622mm
4. Ambiente de funcionamiento
Temperatura: -10°C~+40°C, humedad relativa: <85% a 25°C, altitud: <4000m
Proyectos experimentales del entrenador de energía electrónica de potencia y el sistema de control automático
1. Parte de los tiristones
a. Experimento de circuito de disparo de cambio de fase sincrónica de transistor de unión simple.
b. Experimento de circuito de disparo de cambio de fase sincrónica de onda senoidal.
c. Experimento de circuito de disparo de cambio de fase sincrónica de onda diente de sierra.
d. Experimento de circuito de rectificador controlable de media onda y fase simple.
e. Experimento de circuito de rectificador puente medio controlable de fase simple.
f. Experimento de circuito de inversor activo y rectificador completamente controlable de puente de fase simple.
g. Experimento de circuito de rectificador controlable de media onda de tres fases.
h. Experimento de circuito de rectificador puente medio controlable de tres fases.
i. Experimento de circuito inversor activo y rectificador completamente controlable con puente de tres fases.
j. Experimento de circuito de regulación de voltaje AC de tres fases.
k. Experimento de circuito de inversor paralelo de tres fases.
l. Experimento de circuito de regulador de voltaje AC de una fase.
m. Experimento de circuito de ajuste de energía AC de una fase.
2. Parte de características del dispositivo completamente controlado
n. Experimento característico de tiristones unidireccionales (SCR)
o. Experimento característico de tiriston de apagado de entrada (GTO)
p. Experimento característico de transistor de efecto de campo de energía (MOSFET)
q. Experimento característico de transistor bipolar de entrada aislada (IGBT)
r. Experimento característico de transistor de energía (GTR)
s. Experimento de circuito de manejo y protección de tiriston de apagado de entrada (GTO)
t. Experimento de circuito de manejo y protección de transistor de efecto de campo de energía (MOSFET)
u. Experimento de circuito de manejo y protección de transistor bipolar de entrada aislada (IGBT)
v. Experimento de circuito de manejo y protección de transistor de energía (GTR)
3. Parte de línea típica de los dispositivos completamente controlados
w. Investigación de rendimiento de circuito desmenuzador DC: circuito de desmenuzado de paso bajo, circuito desmenuzado de paso alto, circuito de desmenuzado máximo mínimo, circuito de desmenuzado Cuk, circuito de desmenuzado Sepic, circuito de desmenuzado Zeta.
x. Experimento de principio de frecuencia ajustable con fase simple AC-DC-AC.
