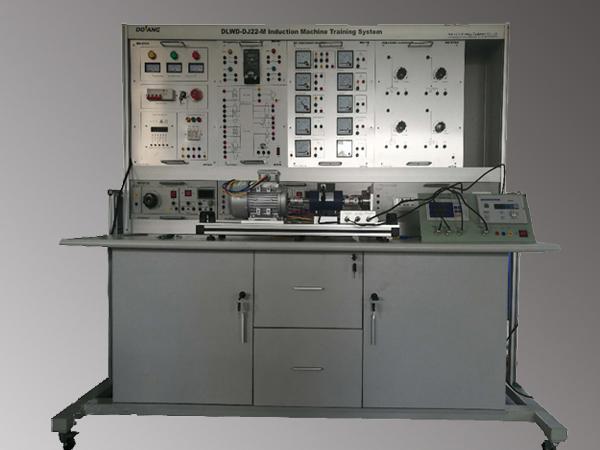

Modelo: DLWD-DJ22-M
El sistema de capacitación del motor de inducción DLWD-DJ22-M incluye un motor de corriente continua, un motor de corriente alterna, un transformador monofásico, transformador trifásico y circuito de control. El artefacto permite a los usuarios aprender e incrementar sus conocimientos sobre voltaje, corriente, torque, velocidad, fuerza mecánica, etc.
Parámetros técnicos
Corriente de entrada: trifásica-5 cables: 380V ± 10% 50HZ
Entorno trabajo: Rango temperatura: -5 ~ 40℃
Capacidad: corriente alterna: <1.5KVA, DC fuente de alimentación en excitación: <0.5A, fuente alimentación de carcasa: <2A
Dimensiones L × A × A = 1810x720x1620mm
Dimensiones de la plataforma de entrenamiento
1), Corriente de entrada: trifásica-5 cables: 380V ± 10% 50HZ
2), Entorno trabajo: Rango temperatura: -5 ~ 40℃
3), Capacidad: corriente alterna <1.5KVA
Hay una función de protección contra pérdidas en el control de corriente. Cuando la pérdida de corriente alcanza los 30mA, la protección se activa.
Contenido
1. Panel de control convertidor de frecuencia para inicio y detención del motor
2. Control terminal externo basado en la conversión de frecuencia
3. Interruptor reverso para control de avance y retroceso del motor
4. Inicio Estrella - Delta para comenzar el motor estrella
5. Interruptor combinado para control de motor de dos velocidades.
6. Motor con autobloqueo controlado
7. Circuito de control de avance y retroceso de motor de interbloqueo
8. Circuito de control de avance y retroceso de motor asincrónico trifásico con interbloqueo dual
9. Control por contactor -△ Start
10. Control por contactor Y-△ Start
11. Control de secuencia de motor asincrónico trifásico
12. Inicio de motor capacitor monofásico
13. Avance y retroceso de motor capacitor monofásico
14. Rotación de avance y retroceso de motor de resistencia monofásica
15. Control de velocidad del motor de reluctancia conmutado
16. Cómo usar un sensor torque
