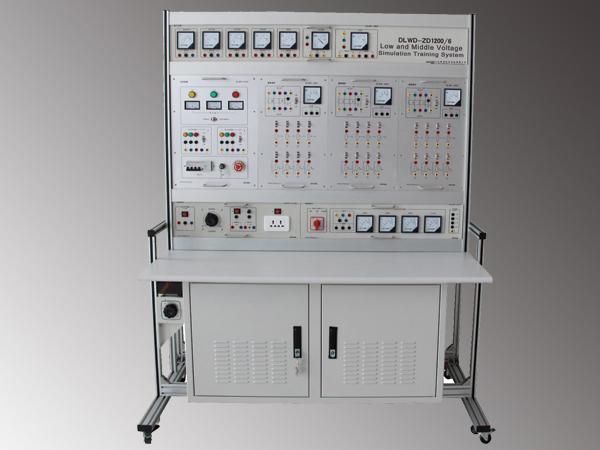

Modelo: DLWD-ZD1200/6

Resumen
El sistema de capacitación de simulación de voltaje medio y bajo consiste de un suministro de energía de control principal, suministro de energía modular, módulo de adaptador de dispositivo, módulo de instrumentación eléctrica, y un módulo de protección de suelo. El módulo de suministro de energía de control principal provee energía trifásica de cinco cables AC 0-450V. El módulo de energía provee suministro de energía AC monofásico AC 220V, suministro de energía AC ajustable AC 0-220V, suministro de energía DC 220V, y suministro de energía DC ajustable DC 0-220V. El módulo de adaptador de dispositivo provee un transformador de voltaje trifásico de cinco articulaciones que elimina el voltaje de visualización y el circuito de arco. El módulo de protección de suelo se utiliza principalmente para realizar pruebas de protección de suelo.

Parámetros técnicos del sistema de capacitación de simulación de voltaje bajo y medio
Dimensiones totales: 1850×800×1580mm
Capacidad: < 1.5KVA
Energía de entrada: trifásico, cinco cables 380V±10%    50Hz/60Hz
Energía de salida: salida terminal de seguridad de energía ajustable AC 220V, salida de aislamiento de seguridad de energía ajustable DC 220V,
salida de terminal de seguridad DC220V
Contenido de capacitación
Capacitación de medición de voltaje DC, amperímetro
Capacitación de medición de voltaje AC, corriente, energía, factor de energía, frecuencia
Capacitación de seguridad de protección de suelo
Capacitación integral de transformador trifásico
Capacitación integral de regulador de voltaje trifásico
Capacitación integral de transformador de voltaje trifásico de cinco polos
Capacitación integral de transformador de corriente de secuencia cero
